РПК-1 021

Реле промежуточные типа РПК1-011, РПК1-021, РПК1-031 предназначены для применения в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440 В постоянного тока и до 660 В переменного тока частотой 50 или 60 Гц.

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С для исполнения УХЛ, для реле исполнения
О – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем
работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве вертикальное, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации,
попадания брызг воды, масел, эмульсий и др. жидкостей.


Технические характеристики

Номинальное напряжение контактов, В		660
Номинальный ток контактов, А		16
Коммутационная износостойкость контактов, млн. циклов ВО		2.0
Номинальные напряжения катушки, В, переменного тока частоты 50/60Гц		12, 24, 36, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500
Допустимые колебания напряжения на зажимах включающей катушки		(0.85…1.1) Uном
Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20±5°С и номинальном напряжении на включающей катушке, В·А, не более	при притянутом якоре	16
	при отпущенном якоре	110
Масса, кг	РПК1-011	0.73
	РПК1-021	0.9
	РПК1-031	1.10

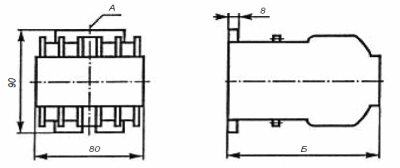

Габаритные и установочные размеры
