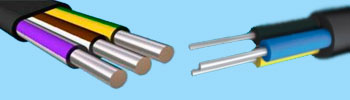

Кабель силовой алюминиевый АВВГ 3х16 ож

ОБЛАСТЬ ПРИМЕНЕНИЯ

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:
· в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
· для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
· для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
· для прокладки в пожароопасных помещениях;
· для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Не бронированные кабели могут использоваться в местах подверженных вибрации.

Кабели не распространяют горение при одиночной прокладке. Кабели в тропическом климатическом исполнении устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С, продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Влажность воздуха при 35° C [%]                                                                                      98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]               3.0 / 3.5
Максимальная рабочая температура жилы [°С]                                                          70
Максимальное переменное напряжение частоты 50 Гц [кВ]                                  0.72 / 1.2
Монтаж при температуре, не ниже [°C]                                                                           -15
Номинальное переменное напряжение частотой 50 Гц [кВ]                                  0.66 / 1
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]           7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]             10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]           0.005
Температура окружающей среды, верхний предел [°C]                                             +50
Температура окружающей среды, нижний предел [°C]                                              -50
Температура токопроводящих жил при коротком замыкании [°С]                         160
