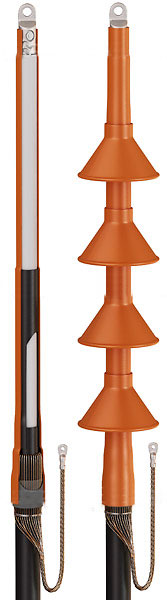

Концевые кабельные муфты 1ПКВТ-20, 1ПКНТ-20б 1ПКВТ-35, 1ПКНТ-35



Муфты термоусаживаемые концевые внутренней и наружной установки на напряжение 20 и 35 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Типы: 1ПКВТ-20 (для внутренней установки)
1ПКНТ-20 (для наружной установки)
1ПКВТ-35 (для внутренней установки)
1ПКНТ-35 (для наружной установки)

Предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение 20 и 35 кВ
Типы монтируемых кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей утечки и создающими сухие зоны на поверхности муфты
Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
Заземляющий провод формируется непосредственно из меднопроволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Комплект поставки рассчитан для монтажа трех фаз кабеля

концевые термоусаживаемые муфты 1ПКВТ-20, 1ПКНТ-20, 1ПКВТ-35, 1ПКНТ-35
для кабеля с изоляцией из сшитого полиэтилена

комплектация и наименование муфты тип установки муфты число жил в кабеле рабочее напряжение (кВ) сечение жил кабеля (мм²)
без болтовых наконечников с болтовыми наконечниками
1ПКВТ-20-70/120 1ПКВТ-20-70/120(Б)
внутренняя
1 20 70, 95, 120
1ПКВТ-20-150/240 1ПКВТ-20-150/240(Б) 1 20 150, 185, 240
1ПКВТ-20-300/400 1ПКВТ-20-300/400(Б) 1 20 300, 400
1ПКНТ-20-70/120 1ПКНТ-20-70/120(Б)
наружная
1 20 70, 95, 120
1ПКНТ-20-150/240 1ПКНТ-20-150/240(Б) 1 20 150, 185, 240
1ПКНТ-20-300/400 1ПКНТ-20-300/400(Б) 1 20 300, 400
1ПКВТ-35-70/120 1ПКВТ-35-70/120(Б)
внутренняя
1 35 70, 95, 120
1ПКВТ-35-150/240 1ПКВТ-35-150/240(Б) 1 35 150, 185, 240
1ПКВТ-35-300/400 1ПКВТ-35-300/400(Б) 1 35 300, 400
1ПКНТ-35-70/120 1ПКНТ-35-70/120(Б)
наружная
1 35 70, 95, 120
1ПКНТ-35-150/240 1ПКНТ-35-150/240(Б) 1 35 150, 185, 240
1ПКНТ-35-300/400 1ПКНТ-35-300/400(Б) 1 35 300, 400
