Для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек. Зажим марки ПА-1-1 применяется также для крепления петли проводов при анкерном креплении на штыревых изоляторах.

Зажимы соответствуют требованиям ТУ 3449-029-84716711-2009.

Технические характеристики

Марка зажима	Рис.	Номинальное сечение, мм2, проводов по ГОСТ 839-80, марок	Диаметр проводов, мм	Размеры, мм					Масса, кг
		А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК		A	B	d	L	H
ПА-1-1	1	16; 25; 35; 50; 16/2,7; 25/4,2; 35/6,2	5,1-9,0	20	30	8	52	36	0,12
ПА-2-2	2	70; 50/8,0; 70/11	9,6-11,4	30	46	12	82	47	0,35
ПА-3-2	2	95; 120; 95/16	12,3-14,0	37	56	15	96	64	0,70
ПА-2-2А	1	70; 50/8,0; 70/11	9,6-11,4	30	46	12	60	47	0,30
ПА-3-2А	1	95; 120; 95/16	12,3-14,0	37	56	15	69	64	0,62

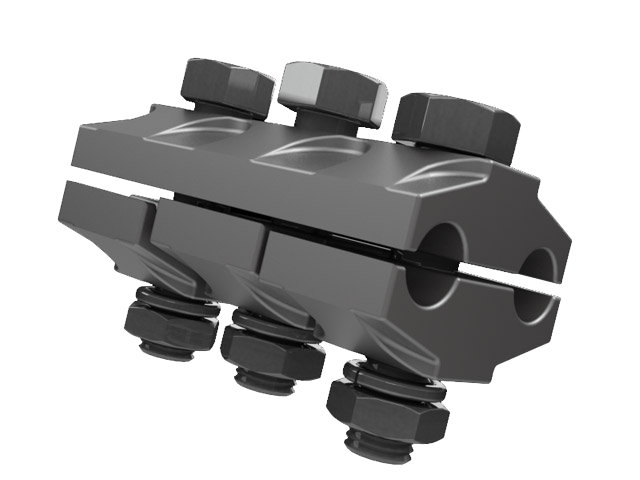

ПА-4-1	2	150; 185; 240; 70/72; 95/141; 120/27; 150/19; 150/24; 150/34; 185/24; 185/29; 185/43; 205/27	15,4-20,0	40	65	18	112	79	0,93
ПА-5-1		240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30	20,0-24,8	45	75	22	124	84	1,11
ПА-6-1	3	400; 450; 500; 550; 330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64	24,8-30,6	52	90	29	194	84	2,04
