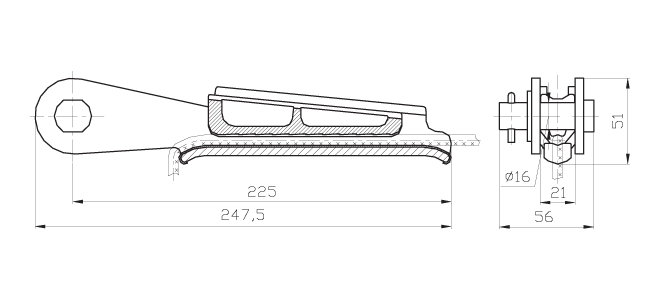

Зажим натяжной клиновой НK-1-1

Зажимы клиновые типа НК-1-1 и НКК-1-1 относят к натяжной арматуре. Они комплектуются при поставках одним из клиньев, номер которого следует указывать в зависимости от сечения проводов и тросов, применяемых на линии. Монтаж зажимов клинового типа не требует разрезания проводов.


Для крепления алюминиевых и медных проводов сечением от 16 до 95 мм2 к натяжным подвеекам анкерно-угольных опор. В зависимости от марки монтируемого провода зажим комплектуется соответствующим номером клина (см. таблицу).

Зажимы должны соответствовать требованиям ТУ 3449-025-84716711-2009.

Технические характеристики

Марка зажима	Номер клина	Марка провода по ГОСТ 839-80	Разрушающая нагрузка Р, кН (т.с.), не менее	Масса, кг
НК-1-1	1	А16, А25	43,9	1,0
	1А	М16, М25		1,2
	2	А25, А50		1,0
	2А	М35, М50		1,2
	3	А70, А95		1,0
	3А	М70, М95		1,2
