ВЛ-59

Реле времени предназначены для выдачи команды в цепь управления схемы автоматики или другого устройства после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов.

Условия эксплуатации
Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Диапазон рабочих температур от +1 до +55°С. Рабочее положение произвольное. Воздействие вибраций с ускорением до 1g в диапазоне частот от 1 до 100Гц.

Технические характеристики
Номинальное напряжение питания, В:
постоянный ток: 24, 110, 220
переменный ток 50Гц: 110, 220
Пределы допустимых отклонений напряжения питания, %: -15...+10
Класс точности: 5/0.03
Средняя основная погрешность в любой точке шкалы, %: d = ± (5+0.03 Tmax/T)
Разброс выдержек времени: Р = 0.2d
Погрешность от воздействия температуры: dt = 0.12% на 1°С
Диапазоны выдержек времени, c: 0.1…100, 1…1000
Диапазон считаемых импульсов: 1…999
Количество и вид контактов: 1 переключающий
Потребляемая мощность на переменном и постоянном токе, В.А (Вт): 6
Диапазон силы тока, коммутируемого выходным контактом, А:
постоянный, t ≤ 0.04с - 0.02…0.13
переменный, cos j ≥ 0.4 - 0.02…0.8
Коммутируемые напряжения постоянного и переменного тока, В: 24…240
Длительно допустимая сила тока через контакт, А, не более: 4.0
Механическая износостойкость, млн. циклов ВО: 6.3
Коммутационная износостойкость, млн. циклов ВО: 2.5
Максимальная частота считаемых импульсов при использовании:
внешнего контакта, импульсов/с: 10
бесконтактного ключа, импульсов/с: 45
Масса, кг, не более: 0.3

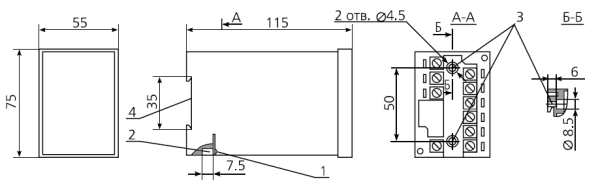

Габаритные и установочные размеры
