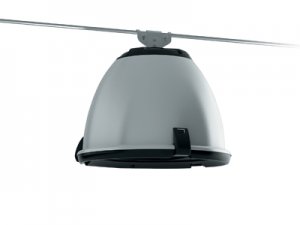

Светильник подвесной "Дельта"
|
Напряжение, В:
|
220 ± 10% |
|
Номинальная частота, Гц:
|
— |
|
Климатическое исполнение:
|
У1, ХЛ1 |
|

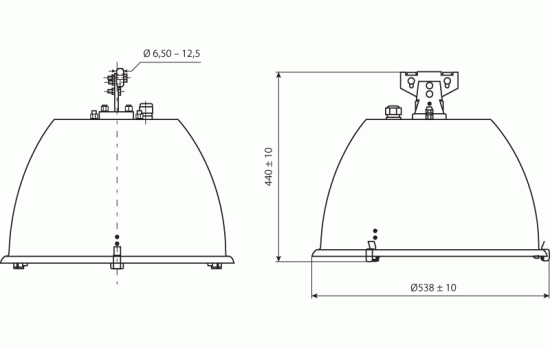

Габаритные размеры:
|
— |
Преимущества
- Корпус светильника не подвержен коррозии
- Отражатель устойчив к воздействию окружающей среды и обеспечивает заданные светотехнические характеристики в течение всего срока эксплуатации
- Защитное стекло обладает антивандальными свойствами и не изменяет параметров под воздействием ультрафиолета. Выдерживает перепад температур 120 °С и более, а также воздействие температур до 630 °С без изменения оптических свойств
- Панель с ПРА заменяется быстро и легко
- Светильник удобен и прост в эксплуатаци
Установка и обслуживание
- Светильник рекомендуется устанавливать на несущем тросе диаметром 6 - 12,5 мм. Высота установки 6 - 8 м
- Во избежание попадания воды и пыли через сальниковый ввод необходимо производить подсоединение светильника к питающей сети трехжильным кабелем с наружным диаметром 9 - 14 мм
- Для технического обслуживания светильника необходимо открыть три замка, крепящие защитное стекло к корпусу и опустить его вниз. Стекло фиксируется на стальном тросе. Ослабив винты, крепящие диафрагму с отражателем к корпусу и, повернув ее, вывести из зацепления головки винтов. При опускании диафрагмы вниз, она также зависает на стальном тросе. Это обеспечит доступ к панели с ПРА
- Сборку светильника производить в обратной последовательности
Конструкция
- Корпус светильника изготовлен из алюминиевого проката и защищен порошковым покрытием
- Отражатель изготовлен из алюминиевого проката методом глубокой вытяжки с последующей электрохимической полировкой и анодированием
- Защитное стекло силикатное, термостойкое, закаленное
- Уплотняющая прокладка из кремнийорганической резиновой смеси
- ПРА установлен на легкосъемной панели
- Узел крепления имеет возможность поворота в горизонтальной плоскости на 360 ° и в вертикальной - на 33 °, что позволяет производить установку светильника на трос, натянутый вдоль или поперек проезжей части дороги, а также на трос, установленный наклонно
| Наименование | Тип лампы | Номинальная мощность, Вт | Патрон | КПД, % (не менее); | Максимальный коэффициент использования по освещенности | Тип кривой силы света (КСС); | Степень защиты | Масса, кг (не более); |
|
ГСУ01-70-001
|
ДРИ | 70 | Е27 | 60 | 0,30 | широкая осевая | IP65 | 8,5 |
|
ГСУ01-100-001
|
ДРИ | 100 | Е27 | 60 | 0,30 | широкая осевая | IP65 | 9,0 |
|
ГСУ01-150-001
|
ДРИ | 150 | Е27 | 60 | 0,30 | широкая осевая | IP65 | 9,5 |
|
ГСУ01-250-001
|
ДРИ | 250 | Е40 | 60 | 0,30 | широкая осевая | IP65 | 10,2 |
|
ЖСУ01-70-001
|
ДНаТ | 70 | Е27 | 60 | 0,30 | широкая осевая | IP65 | 8,5 |
|
ЖСУ01-100-001
|
ДНаТ | 100 | Е40 | 60 | 0,30 | широкая осевая | IP65 | 9,1 |
|
ЖСУ01-150-001
|
ДНаТ | 150 | Е40 | 60 | 0,30 | широкая осевая | IP65 | 9,6 |
|
ЖСУ01-250-001
|
ДНаТ | 250 | Е40 | 60 | 0,30 | широкая осевая | IP65 | 10,2 |
|
РСУ01-125-001
|
ДРЛ | 125 | Е27 | 60 | 0,30 | широкая осевая | IP65 | 8,5 |
|
РСУ01-250-001
|
ДРЛ | 250 | Е40 | 60 | 0,30 | широкая осевая | IP65 | 9,5 |
