РВ-03

Реле времени типа РВ-03 предназначено для получения выдержки времени на возврат после отключения напряжения питания. Применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.

Условия эксплуатации
Диапазон рабочих температур от -40 до +55°С. Воздействие вибраций с ускорением до 3g в диапазоне частот от 5 до 15Гц и с ускорениями до 1g в диапазоне частот от 16 до 100Гц; многократные ударные нагрузки длительностью от 2 до 20мс с максимальным ускорением 3g. Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Степень защиты оболочки реле IP40, зажимов для внешних проводников IP00.

Технические характеристики
Номинальное напряжение питания переменного тока, В: 100, 127, 220, 380
Номинальная частота переменного тока, Гц: 50 или 60
Диапазоны выдержек времени, с: 0.15…3.0; 0.5…10.0; 1.0…20.0
Средняя основная погрешность d, выраженная в процентах от уставки Т: d = ± (a + b Tmax/T)
Значения для исполнений:
0.15...3.0с - а=3.0, b=0.8
0.5...10.0с - а=3.0, b=0.6
1.0...20с - а=3.0, b=0.5
Дополнительная погрешность от изменения:
напряжения питания в диапазоне от 0.8Uном до 1.1Uном, % - ±1.5 от уставки (±10мс)
температуры на каждые 5°С, не более - ±0.75
Время замыкания замыкающего контакта без нормируемой выдержки, с, не более: 0.03
Время повторной готовности, с: 0.1
Исполнительные контакты:
без нормируемой выдержки - 1 переключающий
с первой регулируемой выдержкой времени - 1 размыкающий
со второй независимо регулируемой выдержкой времени - 1 размыкающий
Коммутационная износостойкость, млн. циклов ВО, не менее: 1.6
Механическая износостойкость, млн. циклов ВО, не менее: 6.3
Масса, кг, не более: 1.2

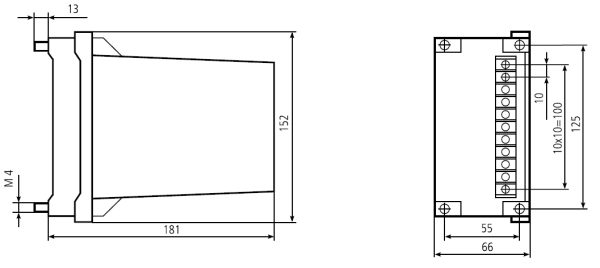

Габаритные и установочные размеры
