РВП-72 3121, 3122



Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.

Условия эксплуатации
Высота над уровнем моря не более 2000м. Диапазон рабочих температур от +5 до +45°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах. Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.

Технические характеристики
Реле имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;

Диапазон регулируемых выдержек времени, c: 0.4…180
Номинальный ток исполнительных контактов, А: 16
Потребляемая мощность, В·А, не более: 30
Время возврата, с, не более: 0.4
Время подготовки реле, с, не более: 2
Разброс выдержки времени реле, %, не более: ±10
Дополнительная погрешность от старения, %, не более: ±30
Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более: ±40
Механическая износостойкость, млн. циклов, не менее: 10
Коммутационная износостойкость, млн. циклов, не менее: 1.6
Масса, кг, не более:  РВП-72-3121, РВП-72-3122 - 0.8

Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В переменного тока частотой 50 и 60Гц.
Допустимые колебания напряжения сети от 0.85 до 1.1 от номинального значения.
Катушка реле рассчитана для работы в продолжительном режиме (ПВ=100%), а также повторно кратковременном режиме (ПВ=40%) с максимальной частотой 1200 включений в час.

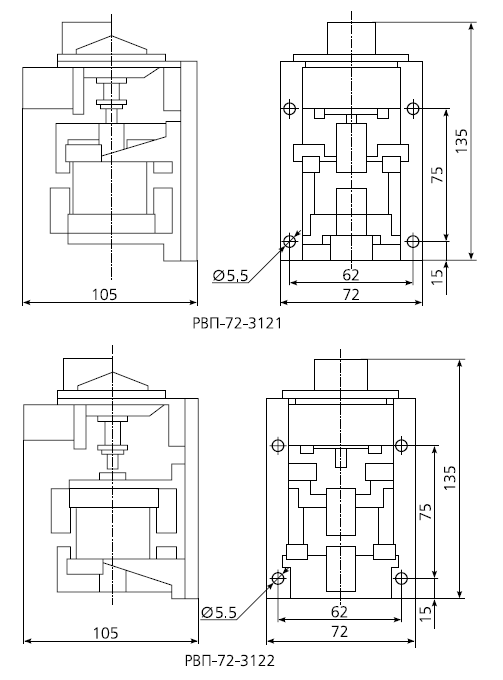

Габаритные и установочные размеры
