РТГ
Реле РТГ предназначены для работы в схемах автоматики и управления напряжением до 500В постоянного тока или выпрямленного трёхфазного тока с частотой пульсации не менее 300Гц без применения фильтра, или выпрямленного тока с фильтром, обеспечивающим пульсации не более 6%.Условия эксплуатации
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4. Положение в пространстве произвольное. Степень защиты реле IP00. Реле имеют единый способ крепления винтами с присоединением внешних проводников пайкой к выводам контакта и винтами к катушке.
Технические характеристики
Коммутируемая нагрузка: активная и малоиндуктивная
Максимальная коммутируемая мощность, Вт: 30
Номинальный ток контактов, А: 2.0
Диапазон коммутируемых токов, А: 1х10-6... 2.0
Номинальное напряжение контактов, В: 300
Диапазон коммутируемых напряжений, В: 0.05...300
Электрическая износостойкость, циклов: 104... 108
Механическая износостойкость, циклов: 108
Максимально допустимая частота включений в час: 90 000
Тип применяемого геркона: КЭМ-1
Число и вид контактов: 1 замыкающий
Потребляемая мощность катушки, Вт: 1.35
Типоисполнение
реле
|
Номинальный ток, А |
Конструктивный элемент, характе-
ризующий величину ном. тока
|
Масса, кг | |||
РТГ-01010 | 400, 630, 1000 | шина | 0.10 | |||
РТГ-01011 | 1.6 | 2.5 | 4.0 | 6.3 | катушка | 0.23 |
10 | 16 | 25 | 40 | |||
63 | 100 | 160 | 250 |

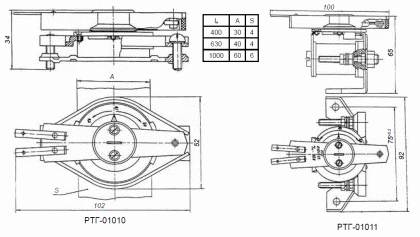

Габаритные и установочные размеры.
