РП-21М 004 380В 50Гц

Предназначены для применения в цепях управления электроприводами переменного тока напряжением до 380В и в цепях постоянного тока напряжением до 220В. Реле комплектуются розетками под пайку (тип 1), под DIN.рейку (тип 2) или под винт (тип 3).

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в
концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого
воздействия солнечной радиации. Вибрация мест крепления реле с частотой до 100Гц при ускорении не
более 1g, в диапазоне частот 5…15Гц – до 3g.
Рабочее положение – вертикальное или горизонтальное.
Степень защиты оболочки реле IP40, зажимов – IP00.

Технические характеристики

Номинальные напряжения включающей катушки, В	постоянный ток	12, 24, 48, 60, 110, 220
	переменный ток 50Гц	12, 24, 36, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов, В	постоянный ток	12…220
	переменный ток	12…240
Номинальный ток контактов, А		5
Минимальный ток контактов, А		0.025
Количество переключающих контактов		3 или 4
Время срабатывания реле, мс, не более		30
Время возврата, мс, не более		30
Механическая износостойкость, млн. циклов		20
Потребляемая мощность, не более	на постоянном токе, Вт
	реле с 3-мя контактами	2.0
	реле с 4-мя контактами	2.5
	на переменном токе, В.А
	реле с 3-мя контактами	3.0
	реле с 4-мя контактами	3.5
Степень защиты	механизма	IP 40
	выводов	IP 00
Масса реле, кг, не более	реле с 3-мя контактами	0.07
	реле с 4-мя контактами	0.08

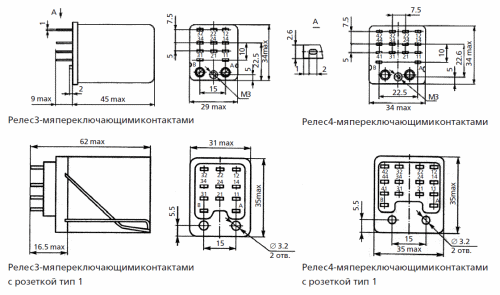

Габаритные и установочные размеры
