РП-11, 12



Реле промежуточные двухпозиционные типов РП-8, РП-11 предназначены для включения в цепи постоянного тока, реле типов РП-9, РП-12 – в цепи переменного тока частотой 50 или 60Гц в качестве вспомогательного реле в схемах защиты энергосистем. Реле имеют повышенную устойчивость к механическим воздействиям и не изменяют положения контактов при снижении или исчезновении напряжения оперативного тока.

Условия эксплуатации
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 3g в диапазоне частот от 5 до 15Гц и с
ускорением до 1g в диапазоне частот от 15 до 100Гц.
Степень защиты оболочки реле IP40, зажимов – IP00.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в
концентрациях, разрушающих изоляцию и металлы.
Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения
с искусственно регулируемыми климатическими условиями – категория размещения 4. Место установки
реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия
солнечной радиации.

Технические характеристики
Номинальное напряжение питания, В  РП-8, РП-11  24, 48, 110, 220
 РП-9, РП-12  100 или 110, 220
Частота тока (для РП-9, РП-12), Гц  50 или 60
Число контактов  РП-8, РП-9  7«з», 7«р»
 РП-11, РП-12  3«з», 3«р»
Напряжение срабатывания, %Uном, не более  РП-8, РП-11  70
 РП-9, РП-12  80
Время срабатывания, с, не более  0.06
Потребляемая мощность, не более  РП-8, РП-11, Вт  22
 РП-9, РП-12, В.А  25
Коммутационная способность контактов при
напряжении 250В или токе 2А, не более
 постоянный ток (τ ≥ 0.005с), Вт  50
 переменный ток (cosϕ ≥ 0.5), В.А  450
Износостойкость, млн. циклов ВО  механическая  1
 коммутационная  0.14
Средний срок службы, лет, не менее  12
Испытательное напряжение переменного тока частотой
50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, В,
приложенное
между токоведущими электрически не
связанными частями реле, а также между
ними и корпусом
 2000
 между контактами в разомкнутом положении  500
Масса, кг, не более  РП-8, РП-9  2.0
 РП-11, РП-12  1.5

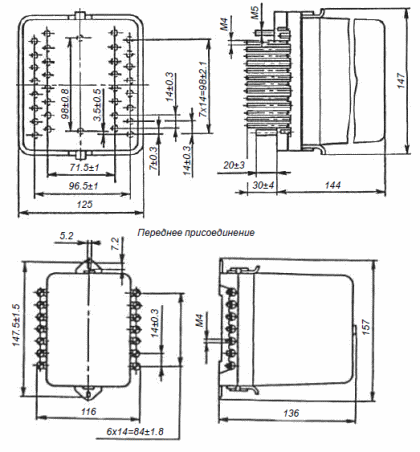

Габаритные и установочные размеры
