РПУ-3М-118

Применяются в схемах автоматического управления в качестве многоконтактных промежуточных электромагнитных реле.
Реле промежуточные постоянного тока серии РПУ-3М предназначены для работы в цепях автоматического управления электроприводами и в цепях управления тепловозов в качестве многоконтактных промежуточных реле. Реле изготавливаются с втягивающими катушками на напряжения 24, 48, 60, 110, 220В постоянного тока. Реле для тепловозов изготавливаются с втягивающими катушками на напряжения 24, 48, 60, 110, 220В постоянного тока. Реле изготавливаются с 8 контактами (5«з» + 3«р») или с 4 контактами (2«з» + 2«р»). Реле для тепловозов изготавливаются с 6 контактами (4«з» + 2«р») или с 4 контактами (2«з» + 2«р»).

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С, для реле исполнения «Т» – от -60 до +60°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а
также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении не более 0.25g.
Степень защиты реле IP00.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей.

Технические характеристики
 Номинальное напряжение контактов, В  24…660
 Номинальный ток контактов, А  15
 Механическая износостойкость реле, млн. циклов, не менее  25
 Потребляемая мощность катушек в холодном состоянии при температуре (25±10)°С и
Uном, Вт, не более
 для реле РПУ-3М-116Т  40
 для остальных типов  30
 Масса, кг  2.0

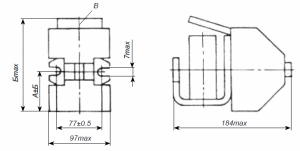

Габаритные и установочные размеры
