РПЛ-200М

Реле промежуточные серии РПЛ применяются в схемах управления электроприводами при напряжении до 440 В постоянного и 660 В переменного тока частотой 50 и 60 Гц.

Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем
работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Рабочее положение вертикальное или горизонтальное, на вертикальной плоскости допускается отклонение
не более 5°.



Технические характеристики
 Номинальные напряжения включающей катушки, В  постоянный ток  24, 48, 110, 220
 переменный ток 50Гц  24, 36, 40, 110, 127, 220, 230,
240, 380, 400, 415, 500, 660
 переменный ток 60Гц  110, 220, 380, 440
 Номинальный ток контактов, А  16
 Потребляемая мощность включающей катушки
при притянутом якоре, не более
 реле с управлением на постоянном токе, Вт  14
 реле с управлением на переменном токе, В.А  8±1.4
 Время срабатывания реле, мс, не более  16
 Время возврата, мс, не более  10
 Механическая износостойкость, млн. циклов  16
 Потребляемая мощность, не более  реле постоянного тока, Вт  4
 реле переменного тока, В.А  7

 Тип устройства Размеры, мм, не более
Масса, кг,
не более
габаритные установочные
Ш В Г А Б
 РПЛ-140, РПЛ-122, РПЛ-131 44±1 67±1 74.5±1 50±2 35±0.2  0.32
 РПЛ-240, РПЛ-222, РПЛ-231 114±1  0.73

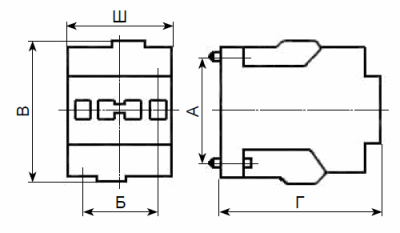

Габаритные и установочные размеры
