РПГ-8

Реле промежуточное герконовое РПГ-8 применяется в схемах автоматики и управления с источниками питания на напряжения 5, 12, 15, 24, 48, 60 и 110В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.

Условия эксплуатации
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.



Технические характеристики

Номинальные напряжения включающей катушки, В		5, 12, 15, 24, 48, 60, 110
Коммутируемая нагрузка		активная и индуктивная
Максимальная коммутируемая мощность, В.А		440
Диапазон отклонений напряжений питания, %		85...110
Время срабатывания реле, мс		0.5...10
Номинальный ток контактов, А	замыкающих	4.0
	переключающих	2.5
Диапазон коммутируемых токов, А	замыкающих	1х10-3…4.0
	переключающих	1х10-3…2.5
Номинальное напряжение контактов, В	замыкающих	600
	переключающих	380
Диапазон коммутируемых напряжений, В	замыкающих	6…380
	переключающих	6…220
Электрическая износостойкость, циклов		20х103...8х106
Механическая износостойкость, циклов		6х106
Максимально допустимая частота включений в час		3 600
Потребляемая мощность, Вт		1.4...5.5
Тип применяемых герконов		МКА-52202, МКС-52201

Типоисполнение реле	Количество замыкающих контактов	Количество переключающих контактов	Размер А, мм	Масса, кг
РПГ-8-2510	1	-	21	0.048
РПГ-8-2601	-	1	28.5	0.075
РПГ-8-2520	2	-	35.5	0.080
РПГ-8-2602	-	2	20	0.050
РПГ-8-2530	3	-	28.5	0.075

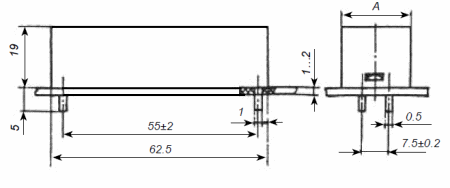

Габаритные и установочные размеры
