РПГ-5

Реле промежуточное герконовое РПГ-5 применяется в схемах автоматики и управления с источниками питания на напряжения 5, 12, 15 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.

Условия эксплуатации
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное. Степень защиты реле IP30, выводов – IP00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.

Технические характеристики

Номинальное напряжение включающей катушки, В	5, 12, 15, 24
Коммутируемая нагрузка	активная, малоиндуктивная
Максимальная коммутируемая мощность, Вт	30
Диапазон отклонений напряжений питания, %	85…100
Время срабатывания реле, мс	2.0
Номинальный ток контактов, А	2.0
Диапазон коммутируемых токов, А	1х10-6…2.0
Номинальное напряжение контактов, В	220
Диапазон коммутируемых напряжений, В	0.05…250
Электрическая износостойкость, циклов	5х104…108
Механичекая износостойкость, циклов	108
Максимально допустимая частота включений в час	90 000
Тип применяемого геркона	КЭМ-1

Типоисполнение реле	Количество замыкающих контактов	Количество размыкающих контактов	Потребляемая мощность, Вт	Масса, кг	Размер Б, мм
РПГ-5-2101	-	1	0.40	0.05	24
РПГ-5-2110	1	-	0.25	0.039	19
РПГ-5-2120	2	-	0.40	0.045	24

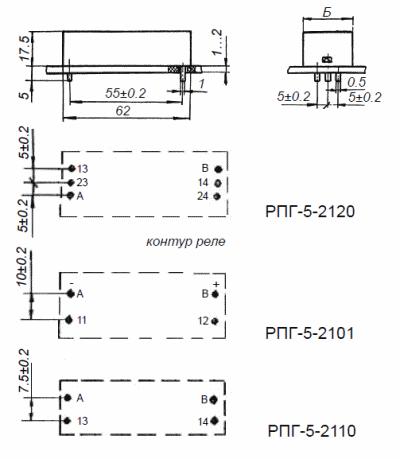

Габаритные и установочные размеры
