РПГ-16

Реле промежуточное герконовое РПГ-16 применяется в схемах автоматики и управления с источниками питания на напряжения 12, 15, 24, 48, 60, 110 и 220 В постоянного тока или выпрямленного трёхфазного тока с частотой пульсации не менее 300 Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%, а также на напряжение 220 В переменного тока (отдельное исполнение).

Условия эксплуатации
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное. Степень защиты реле – IP30, выводов – IP00.

Технические характеристики

 Номинальные напряжения
включающей катушки, В
 постоянного тока  12, 15, 24, 48, 60, 110, 220
 переменного тока  220
 Коммутируемая нагрузка  активная и индуктивная
 Максимальная коммутируемая мощность, Вт  440
 Диапазон отклонений напряжений питания, %  85…110
 Время срабатывания реле, мс  1.0…8.0
 Электрическая износостойкость, циклов  104…108
 Механическая износостойкость,
циклов
 замыкающих и размыкающих контактов на токи 2.0 и 2.5А  108
 переключающих контактов на ток 2.5А и замыкающих и размыкающих контактов на токи 4.0 и 6.0А  6х106
 Максимально допустимая частота включений в час  реле с замыкающими контактами на токи 2.0 и 2.5А  90 000
 остальных реле  3 600
 Тип применяемых герконов  КЭМ-1, МКА-50201,
МКА-52202, МКС-52201

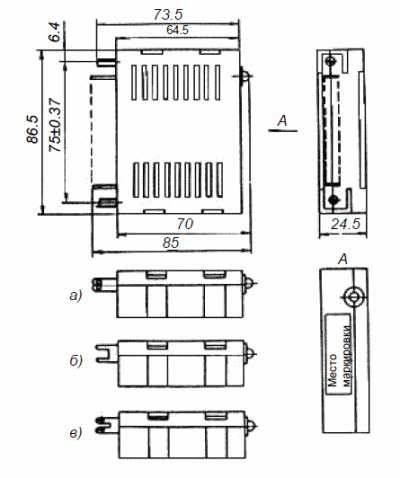

Габаритные и установочные размеры

Крепление при помощи винтов и гаек с присоединением
проводов сзади: а) пайкой, б) скруткой, в) соединителями.
