РПГ-1

Реле промежуточные герконовые РПГ-01 и РПГ-1 применяются в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.

Условия эксплуатации
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.




Технические характеристики
 Номинальные напряжения включающей катушки, В  12, 24
 Коммутируемая нагрузка  активная и малоиндуктивная
 Максимальная коммутируемая мощность, Вт  30
 Диапазон отклонений напряжений питания, %  85...110
 Время срабатывания реле, мс  2...6
 Номинальный ток контактов, А  2
 Диапазон коммутируемых токов, А  1х10-6... 2
 Номинальное напряжение контактов, В  300
 Диапазон коммутируемых напряжений, В  0.05...300
 Электрическая износостойкость, циклов  104...108
 Механическая износостойкость, циклов  108
 Максимально допустимая частота включений в час  90 000
 Тип применяемого геркона  КЭМ-1

Типоисполнения реле
 Типоисполнение реле  Количество катушек реле  Количество и вид контактов
 замыкающих  размыкающих
 РПГ-010111 (110111)  1  1  -
 РПГ-010212 (110212)  2  2  -
 РПГ-010411 (110411)  1  4  -
 РПГ-010611 (110611)  1  6  -
 РПГ-011011 (111011)  1  10  -
 РПГ-010222 (110222)  2  -  2
 РПГ-010421 (110421)  1  -  4

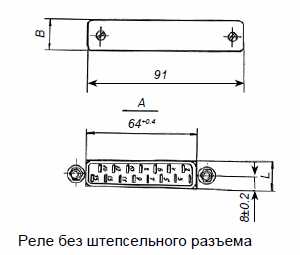

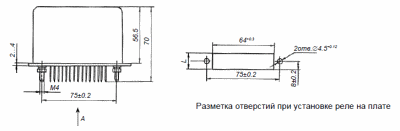

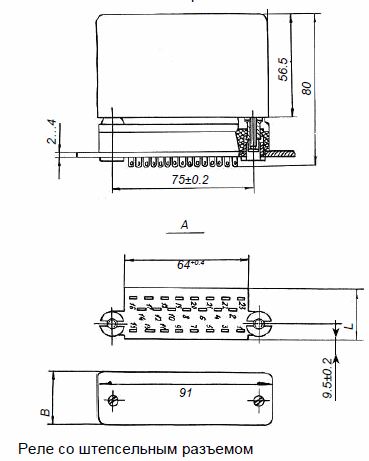

Габаритные и установочные размеры
