РЭП-34 (аналог РЭП-15)
Реле промежуточные серии РЭП-34 применяются в цепях переменного тока номинальным напряжением до 660 В частоты 50(60)Гц и постоянного тока номинальным напряжением до 220В. Реле могут применяться в качестве магнитного пускателя для управления маломощными двигателями переменного тока. Реле, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от +1 до +40°С для исполнения УХЛ4.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а
также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g.
Рабочее положение в пространстве на вертикальной плоскости, допускается отклонение не более 5° в любую
сторону.
Степень защиты реле IP10.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации,
попадания брызг воды, масел, эмульсий и других жидкостей.
Технические характеристики

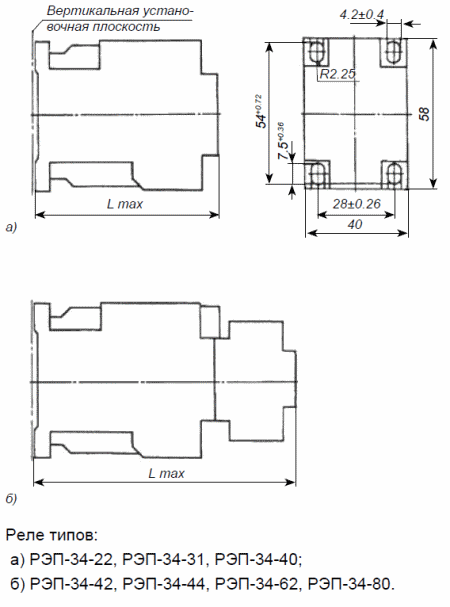

Габаритные и установочные размеры
Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от +1 до +40°С для исполнения УХЛ4.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а
также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g.
Рабочее положение в пространстве на вертикальной плоскости, допускается отклонение не более 5° в любую
сторону.
Степень защиты реле IP10.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации,
попадания брызг воды, масел, эмульсий и других жидкостей.
Технические характеристики
Номинальное напряжение контактов, В | постоянный ток | 12…220 |
переменный ток | 12…660 | |
Номинальный ток контактов, А | 10 | |
Допустимые пределы изменения напряжения цепи управления, % от номинального | 0.85…1.1 | |
Номинальные напряжения катушки, В | переменного тока частоты 50Гц | 12, 24, 36, 40, 48, 110, 220, 230, 240, 380, 400, 415, 440, 500, 660 |
переменного тока частоты 60Гц | 12, 36, 48, 110, 220, 220, 380, 415, 440 | |
Потребляемая мощность в нагретом состоянии и при номинальном напряжении, не более | для реле с 4 и 6 контактами, В•А | 5.5 |
для реле с 8 контактами, В•А | 7.0 | |
Коммутационная износостойкость, млн. циклов, ВО | класс А | 2.0 |
класс Б | 1.0 | |
Механическая износостойкость, млн. циклов, ВО | 16.0 | |
Время срабатывания при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более | 0.03 | |
Время возврата при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более | 0.03 | |
Испытательное напряжение изоляции в холодном состоянии в нормальных климатических условиях в течение 1с, В | 2 500 | |
Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее | 50.0 |
