РЭП-15-420; 440; 620; 800
Реле промежуточные серии РЭП-15 применяются в цепях переменного тока номинальным напряжением до 660В частоты 50(60)Гц и постоянного тока номинальным напряжением до 220В.
Реле могут применяться в качестве магнитного пускателя для управления маломощными двигателями переменного тока.
Реле, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -45 до +55°С для исполнения У3, для реле исполнения Т3 – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g.
Рабочее положение в пространстве на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Степень защиты реле IP00.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и других жидкостей.
Технические характеристики

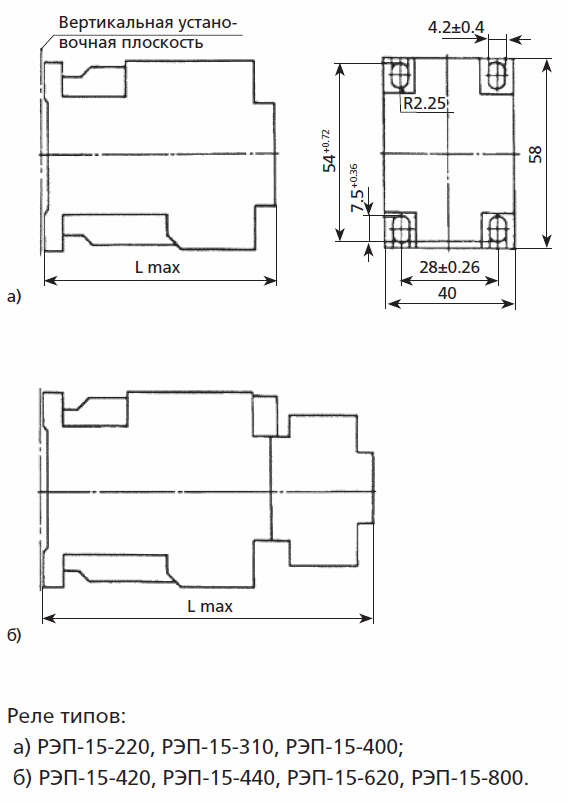

Габаритные и установочные размеры
Реле могут применяться в качестве магнитного пускателя для управления маломощными двигателями переменного тока.
Реле, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
Условия эксплуатации
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -45 до +55°С для исполнения У3, для реле исполнения Т3 – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g.
Рабочее положение в пространстве на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
Степень защиты реле IP00.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и других жидкостей.
Технические характеристики
Номинальное напряжение контактов, В | постоянный ток | 12…220 |
переменный ток | 12…660 | |
Номинальный ток контактов, А | 6 | |
Наименьший номинальный рабочий ток контактов, А | при напряжении 12В | 0.025 |
при напряжении 24В | 0.01 | |
Допустимый сквозной ток контактов в течение 1с, А | 120 | |
Потребляемая мощность в нагретом состоянии и при номинальном напряжении, не более | для реле постоянного тока, Вт | |
с 4 контактами | 4.0 | |
с 6 и 8 контактами | 6.0 | |
для реле переменного тока, В·А | ||
с 4 и 6 контактами | 5.5 | |
с 8 контактами | 7.0 | |
Допустимые пределы изменения напряжения цепи управления, % от номинального | 0.85…1.1 | |
Номинальные напряжения катушки, В | постоянный ток | 12, 24, 48, 60, 110,220 |
переменный ток 50Гц | 12, 24, 40, 110, 220, 230, 240, 380, 400, 415 | |
переменный ток 60Гц | 12, 24, 40, 110, 220, 380, 440 | |
Время срабатывания при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более | для реле переменного тока | 0.03 |
для реле постоянного тока | 0.05 | |
Время возврата при температуре окружающего воздуха (20±5)°С и номинальном напряжении, с, не более | 0.03 | |
Коммутационная износостойкость, млн циклов, ВО | для реле переменного тока | |
класса А | 2.0 | |
класса Б | 1.0 | |
для реле постоянного тока | ||
класса А | 4.0 | |
класса Б | 2.0 | |
Механическая износостойкость, млн циклов, ВО | для реле переменного тока | 20.0 |
для реле постоянного тока | 10.0 | |
Испытательное напряжение изоляции в холодном состоянии в нормальных климатических условиях в течение 1с, В | 2 500 | |
Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях, МОм, не менее | 50.0 |
