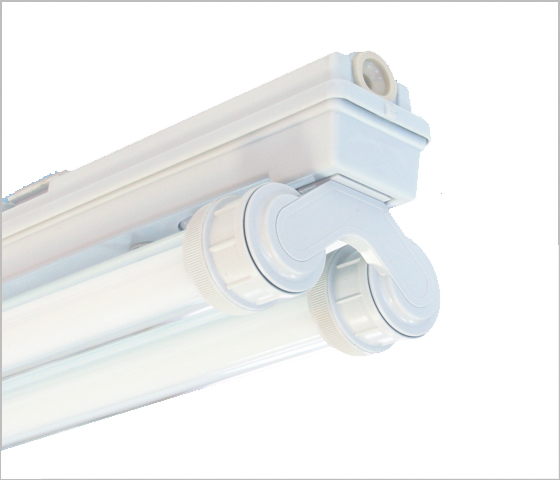

ПВЛМ П
ПРИМЕНЕНИЕ
Предназначены для общего освещения производственных и иных помещений с повышенным содержанием пыли и влаги.
ТУ 3461-030-05014337-2003
КОРПУС и крышка серого цвета из стеклонаполненного полиамида, изготовлены методом литья под давлением. Панель крепится к корпусу тремя поворотными замками из полиамида.
ОТРАЖАТЕЛЬ диффузный с отверстиями и без отверстий, изготовлен из стали, окрашен белой порошковой краской, крепится к корпусу двумя поворотными замками из ударопрочного полистирола. Защитный угол не менее 15°.
ЛАМПОДЕРЖАТЕЛЬ герметичный из поликарбоната. Защитная труба из поликарбоната.
УСТАНОВКА
Монтаж индивидуально или в линию. Крепление: на монтажную поверхность (базовое исполнение) или на подвесы (серьга, стержень, трос). Заказываются дополнительно к базовому исполнению. Способ монтажа: прищелкивание к двум скобам из нержавеющей стали.
ПРА
В зависимости от модификации комплектуются:
ЭмПРА, 220В, 50 Гц, cosφ не менее 0,85;
ЭПРА, cosφ не менее 0,96.
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра:
0 – базовое исполнение (6’5);
5 – с защитной поликарбонатной трубой (IP65).
Вторая цифра:
0 – электромагнитный ПРА (cosφ 0,85);
1 – электронный ПРА (cosφ 0,96).
Третья цифра:
2 – установка на несущую поверхность.
| Наименование | Код | Мощность, Вт тип лампы |
Размеры, мм | Масса, кг | |||
| L | B | H | A | ||||
| ПВЛМ П-1х36-002 | 1006136002 | 1х36 Т8 G13 | 1269 | 65 | 132 | 800 | 1.70 |
| ПВЛМ П-2х36-002 | 1006236002 | 2x36 Т8 G13 | 1269 | 122 | 132 | 800 | 2.40 |
| ПВЛМ П-1х36-012 | 1006136012 | 1х36 Т8 G13 | 1269 | 65 | 132 | 800 | 1.30 |
| ПВЛМ П-2х36-012 | 1006236012 | 2x36 Т8 G13 | 1269 | 122 | 132 | 800 | 1.60 |
| ПВЛМ П-1х40-002 | 1006140002 | 1х40 Т12 G13 | 1269 | 65 | 135 | 800 | 1.70 |
| ПВЛМ П-2х40-002 | 1006240002 | 2х40 Т12 G13 | 1269 | 126 | 135 | 800 | 2.40 |
| ПВЛМ П-1х40-012 | 1006140012 | 1х40 Т12 G13 | 1269 | 65 | 135 | 800 | 1.30 |
| ПВЛМ П-2х40-012 | 1006240012 | 2х40 Т12 G13 | 1269 | 126 | 135 | 800 | 1.60 |
| ПВЛМ П С ЛАМПАМИ Т8 С ЗАЩИТНОЙ ТРУБОЙ | |||||||
| ПВЛМ П-1х36-502 | 1006136502 | 1х36 Т8 G13 | 1269 | 65 | 132 | 800 | 2.30 |
| ПВЛМ П-2х36-502 | 1006236502 | 2x36 Т8 G13 | 1269 | 122 | 132 | 800 | 3.10 |
| ПВЛМ П-1х36-512 | 1006136512 | 1х36 Т8 G13 | 1269 | 65 | 132 | 800 | 1.90 |
| ПВЛМ П-2х36-512 | 1006236512 | 2x36 Т8 G13 | 1269 | 122 | 132 | 800 | 2.30 |
| Наименование | Код заказа | Масса, кг |
| ДИФФУЗНЫЙ ОТРАЖАТЕЛЬ | ||
| Д1х36/40 (отражатель к ПВЛМ П-36/40) | 1008021136 | 1.30 |
| Д2х36/40 (отражатель к ПВЛМ П-2х36/40) | 1008021236 | 1.80 |
| ДИФФУЗНЫЙ ОТРАЖАТЕЛЬ С ОТВЕРСТИЯМИ | ||
| ДО1х36/40 (отражатель с отв. к ПВЛМ П-36/40) | 08022136 | 1.20 |
| ДО2х36/40 (отражатель к ПВЛМ П-2х36/40) | 08022236 | 1.60 |
| Наименование | Размеры, мм | |||
| L | B | Н | A | |
| ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКА С ОТРАЖАТЕЛЕМ | ||||
| ПВЛМ П-1хХХ + Д1/ДО1 | 1269 | 194 | 150 | 800 |
| ПВЛМ П-2хХХ + Д2/ДО2 | 1269 | 226 | 150 | 800 |
| Наименование | Код заказа | Масса, кг |
| ЭКРАНИРУЮЩАЯ РЕШЕТКА | ||
| Р136 (решетка к ПВЛМ П-36/40) | 1009021302 | 0.50 |
| Р236 (решетка к ПВЛМ П-2х36/40) | 1009022302 | 0.60 |
| Наименование | Код |
| Герметичный ламподержатель для ламп Т8 | 1038042638 |
| Герметичный ламподержатель для ламп с защитной трубой и ламп Т12 | 1039042638 |
| Подвес на крюк | 1004010070 |
| Подвес на стержень | 1002010400 |
| Подвес на серьгу | 1001010080 |
| Подвес на трос | 1003010060 |
| Решетка защитная RZ236 | 1046020236 |
| Тросовый подвес SU1 (2 шт.) | 1042051000 |
| Тросовый подвес SU3 (2 шт.) | 1042053000 |
| Тросовый подвес SU5 (2 шт.) | 1042055000 |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
| Наименование | Код | Масса, кг |
| Решетка защитная RZ236 | 1046020236 | 1.30 |
