Электрокалориферные установки СФО (СФО-25; СФО-40)

Калорифер СФО предназначен для работы под надзором.

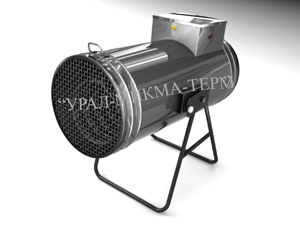

Данный прибор представляет собой цилиндрический корпус, внутри которого находятся ТЭНы трубчатые электронагреватели). Цилиндрический корпус калорифера СФО крепится на подставке и может иметь несколько фиксированных углов наклона. Выводы ТЭНов размещены на основании внутри корпуса. Во время работы воздушный поток от вентилятора, проходя через калорифер СФО, огибает ТЭНы и нагревается до определённой температуры. Выводы ТЭНов соединены в группы и выведены на клеммную колодку.
Электрическая схема тепловой пушки СФО выполнена с использованием магнитного пускателя, позволяющим обеспечить эффективную термозащиту и защиту электродвигателя от перегрузки. Для этих целей применен импортный термостат для защиты СФО от перегрева и тепловое реле для защиты электродвигателя вентилятора от перегрузки. При срабатывание любого из этих элементов происходит выключение магнитного пускателя и, соответственно всего калорифера СФО. Снижение воздушного потока на 40…50% приводит к срабатыванию защиты за 2…2,5 минуты.
Технические характеристики | СФО-25 | СФО-40 |
Напряжение питающей сети, В | 380 | 380 |
Частота, Гц | 50 | 50 |
Количество фаз | 3 | 3 |
Номинальная мощность, кВт | 25 | 40 |
Количество ТЭН | 9 | 15 |
Схема соединения ТЭН | звезда | звезда |
Производительность осевого вентилятора, куб.м/час | 2600 | 2800 |
Габаритные размеры, (Ш x В x Д) мм, не более | 565 x 865 x 810 | 565 x 865 x 1010 |
Масса, кг, не более | 38 | 56 |
