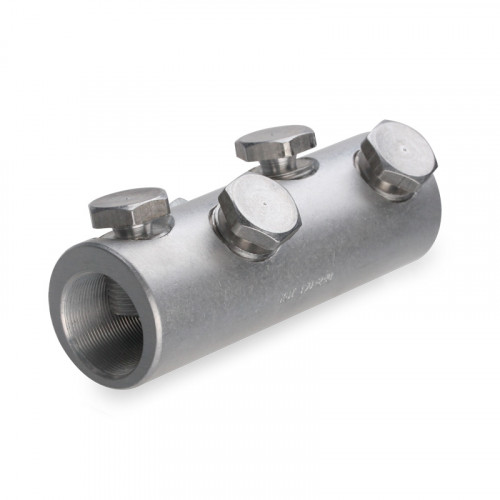

Соединитель болтовой 4СБЕ-150/240 (КВТ)
Описание
Соединитель болтовой с угловым расположением болтов. Евросерия. Соединение любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных сечением от 150 мм? до 240 мм?.
Соединители болтовые СБE Евросерия:
Тип: СБЕ
(ТУ 3449-009-97284872-2006)
- Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
-
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационные характеристики (лет):
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 25
Технические характеристики
Код товара (артикул) | 65804 |
Тип коннектора | Соединитель болтовой |
Особенности конструкции | Угловое расположение болтов Эксцентриковое отверстие под жилу |
Рабочее напряжение, до (кВ) | 10 |
Материал жилы | Алюминий, медь |
Сечение жилы, мм? | 150185240 |
Класс гибкости жилы | 123456 |
Покрытие контактной части | Без покрытия |
Материал контактной части | Алюминиевый сплав |
Технология монтажа | Срывные болты |
