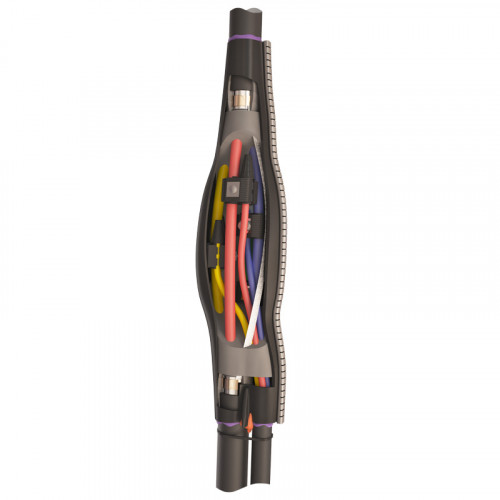

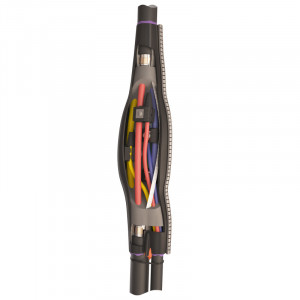

Муфта ответвительная 5ПТО-1-50/95-4/35 КВТ
Описание
- редназначены для ответвления 5-х жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней и без брони
- на напряжение до 1 кВ
-
Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
- Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
- Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
- Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
- Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
- Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
- Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
- Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
- Инструмент для монтажа: пропановая горелка ПГ (КВТ)
-
Выпускается по ТУ 3599-006-97284872-2006
Технические характеристики
- Цвет Черный
- Способ монтажа Термоусадка
- Высота, мм 130
- Длина, мм 1120
- Ширина, мм 130
- Тип изделия Муфта ответвительная
- Количество жил 5
- Сечение жилы, мм2 16/50-1.5/6
- Напряжение, В 1000
- Масса, кг 1.6
- Диапазон сечений 1.5
- Материал изделия Термопластик негорючий
- Сфера применения Д/ответв. 5-ти жильн. каб. с пластм. изол. с броней и без брони на напр. до 1 кВ
- Дополнительная информация Ответвление от магистрального кабеля осущ. при пом.прокалывающих зажимов ЗПО КВТ
