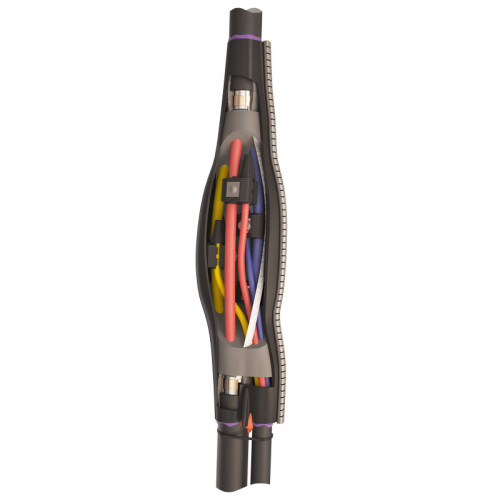

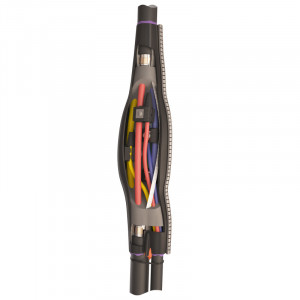

Муфта кабельная 4ПТО-1-50/95-4/35 (КВТ)
Описание
Ответвительная кабельная муфта для кабелей с пластмассовой изоляцией до 1кВ. Ответвление 4-хжильных кабелей.
Ответвительные термоусаживаемые муфты 4ПТО-1:
Тип: 4ПТО-1
- Предназначены для ответвления 4-х жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней и без брони
- на напряжение до 1 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей:
(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY - Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
- Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
- Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
- Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
- Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
- Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
- Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Инструмент для монтажа:пропановая горелка ПГ (КВТ)
Эксплуатационные характеристики (лет):
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 30
Технические характеристики
Код товара (артикул) | 66585 |
Тип муфты | Ответвительная |
Технология монтажа | Термоусаживаемая |
Рабочее напряжение, до (кВ) | 1 |
Сечение жил, мм? | 4, 6,10,25,35,50,70,95 |
Количество жил в кабеле | 4 |
Изоляция кабеля | Пластмассовая |
Тип установки | Внутренняя и наружная |
Тип кабеля | без брони,с броней |
Комплектация | без болтовых соединителей |
Температура эксплуатации, ?С | -50...+50 |
Марки монтируемых кабелей | (А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп/ (А)ВБВ/ (А)ВВБ/ (А)ВВБГ/ (А)ПвКШв/ (А)ПвКШп/ (А)ВВГ/ (А)ПвВГ/ NYM/ NYY |
