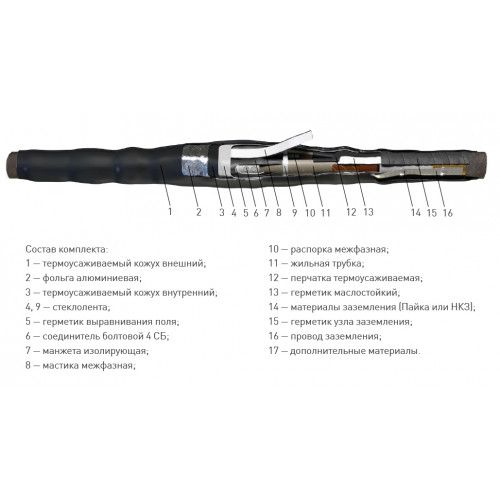

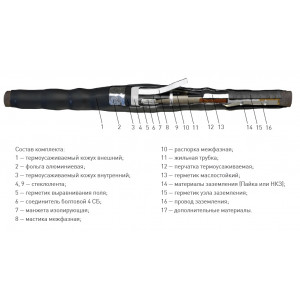

Муфта 3 СТП-10 (150-240) с соединителями ЗЭТАРУС
Описание
Термоусаживаемая соединительная муфта 3СТп 10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.
Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемый материал, составляющий основу муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы.
- Для герметизации разделки используется маслостойкий герметик в корешок перчатки.
- Для выравнивания поля на соединитель применяется пластина выравнивания поля.
- Для герметизации пустот используется межфазный заполнитель.
- Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.
- Комплект может быть представлен в двух вариантах: с соединителями и без соединителей». В комплект муфт с соединителями входят алюминиевые соединители с контактными винтами со срывающимися головками.
- В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
Паяный комплект заземления включает: припой ПОС-30, припой-А, жир паяльный.
Комбинированный комплект заземления включает: припой ПОС-30, жир паяльный, пружины ППД, контактные пластины (терка).
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C.
Технические характеристики
Артикул | zeta21210 |
Тип изделия | 3 СТП-10 |
Вид изделия | Муфта кабельная |
Сечение кабеля, мм2 | 150-240 |
Тип муфты | соединительная |
Рабочее напряжение | до 10 кВ |
Количество жил | 3 |
Наличие и тип контактных элементов | с соединителями |
Комплект заземления | паяный |
Наличие защитного слоя в кабеле | с бронёй / без брони |
Тип изоляции | бумажная |
Длина разделки | 1200 мм |
Горючесть | — |
Климатическое исполнение | УХЛ 1; 5 |
Изготавливается по | ТУ 3599-007-99856433-2011 |
Сертификат | РОСС RU.НВ61.Н15583 |
