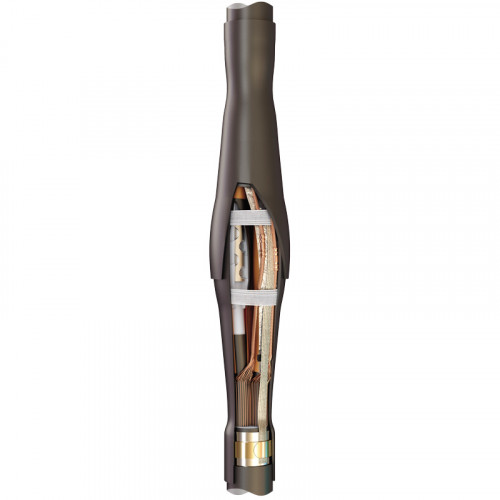

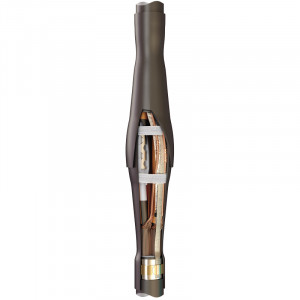

Кабельная муфта 3ПСТ-10-35/50 (КВТ)
Описание
Соединительная кабельная муфта для кабелей с изоляцией из сшитого полиэтилена до 10 кВ. Соединение 3-жильных кабелей.
Соединительные кабельные муфты 3ПСТ-10:
Тип: 3ПСТ-10
- Предназначены для соединения 3-х жильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- с броней или без брони
- на напряжение 6 и 10 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
- Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
- Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
- Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители>
- Высокое качество комплектующих и используемых композиционных материалов
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
- Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-005-97284872-2015
Эксплуатационные характеристики (лет):
- Гарантийный срок хранения: 5
- Гарантийный срок эксплуатации: 5
- Срок службы: 30
Технические характеристики
Код товара (артикул) | 66290 |
Тип муфты | Соединительная |
Технология монтажа | Термоусаживаемая |
Рабочее напряжение, до (кВ) | 10 |
Сечение жил, мм? | 35, 50 |
Количество жил в кабеле | 3 |
Изоляция кабеля | Сшитый полиэтилен |
Тип установки | Внутренняя и наружная |
Тип кабеля | без брони,с броней |
Комплектация | без болтовых соединителей |
Температура эксплуатации, ?С | -50...+50 |
Марки монтируемых кабелей | (А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г |
