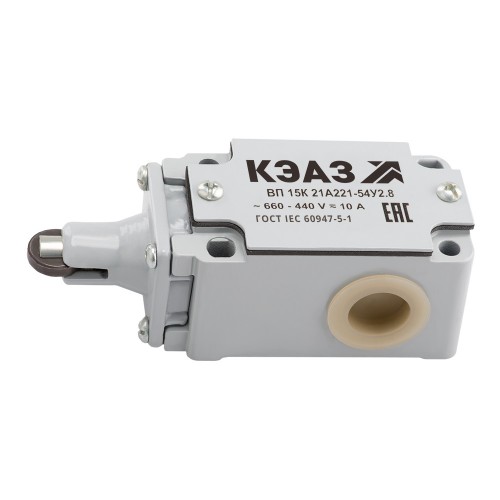

Выключатель путевой ВП15К21А-221-54У2.8-КЭАЗ
Описание
Выключатели путевые КЭАЗ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.
Область применения:
- лифты и подъёмники
- автоматизированные линии и устройства с автоматизированными приводами.
Преимущества:
- материал корпуса - алюминиевый сплав
- материал контактной группы - электротехническая медь с серебряным покрытием
- соответствуют группе коммутационной износостойкости - А (4 млн. циклов срабатывания)
Технические характеристики
Классификация
- Тип приёмки: ОТК
- Категория ETIM: Концевой выключатель/переключатель (EC000030)
- код ТН ВЭД: 8536508000
Электротехнические характеристики
- Номинальный рабочий ток Ie (А) для DC13, V=230AC: 0.12
- Номинальный рабочий ток Ie (А) для DC13, V=125AC: 0.3
- Номинальный рабочий ток Ie (А) для DC13, V=24AC: 0.6
- Номинальный рабочий ток Ie (А) для AC15, V=230AC: 10
- Номинальный рабочий ток Ie (А) для AC15, V=24AC: 25
- Номинальный рабочий ток Ie (А) для AC15, V=125AC: 16
- Количество вспомогательных замыкающих контактов: 1
- Количество вспомогательных размыкающих контактов: 1
Монтажные характеристики
- Диаметр датчика (мм): 9
- Ширина датчика (мм): 9
Эксплуатационные характеристики
- Категория взрывозащиты по пыли (Директивы ATEX ЕС): Без
- Категория взрывозащиты по газу (Директивы ATEX ЕС): Без
- Диапазон рабочих температур (?С): от -40°С до +40°С
- Степень защиты (IP): IP54
Габариты и материалы
- Материал корпуса: сталь
- Габариты изделия: Глубина (мм): 46
- Габариты изделия: Высота (мм): 117
- Габариты изделия: Ширина (мм): 40
Дополнительные особенности
- Подходит для систем безопасности: 1
- Ориентация исполнительного механизма: Роликовый толкатель прямой
- Покрытие корпуса: С порошковым покрытием
- Конструкция корпуса: Специальная конструкция
- Версия интерфейса для безопасной связи: Нет
- Исполнение интерфейса: Нет
- Электронный выход: 0
- Ручное управление: 0
- Тип элемента управления: пружинный стержень
