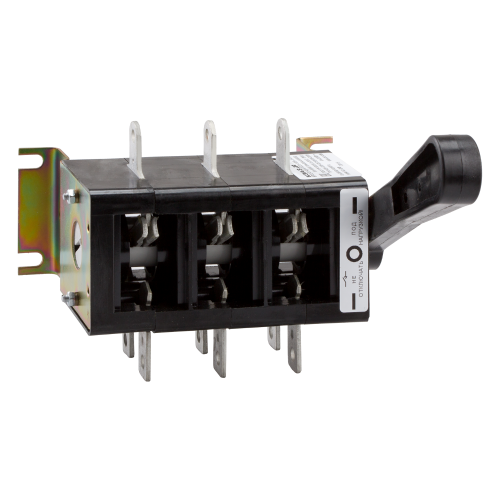

Выключатель-разъединитель ВР 32-35фВ 31250 250А, корпус фенопласт(боковая смещенная ручка)КЭАЗ

Описание

Выключатель-разъединитель ВР32-35Ф-В31250-250А-УХЛ3-КЭАЗ.Выключатель-разъединитель 3 полюсный на номинальный ток 250 А, в котором установлена съемная рукоятка.

Единица измерения: 1 шт
Упаковочная норма: 1 шт
Вес 1 шт, кг:1,834
Объем 1 шт, куб.м.:0,004797
Габариты упаковки (содержит 1 шт):
Ширина (мм):180
Высота (мм):130
Глубина (мм):205
Штрих-код EAN13 1 шт:4600572105675

Аппараты КЭАЗтипа ВР 32 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В, номинальной частоты 50 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Преимущества:

• Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;
• Наличие вспомогательных контактов;
• Широкий выбор типоисполнений: по номинальному току, по виду ручного привода, по количеству направлений и полюсов, по расположению контактных выводов;
• Токоведущие элементы изготовлены из высококачественной меди марки М1;
• Применение механически прочных и неподдерживающих горение пластических материалов;
• Корпус изготовлен из стеклонаполненного премикса, обладающего теплостойкостью, высокими прочностными и электроизоляционными свойствами.

Технические характеристики

Классификация

• Тип приёмки:ОТК
• Категория ETIM:Выключатель-разъединитель (EC000216)
• Тип изделия:Выключатель-разъединитель
• код ТН ВЭД:8536508000

Электротехнические характеристики

• Количество полюсов:3
• Номинальный ток In (А):250
• Частота тока (Гц):50/60
• Род тока:AC/DC
• Номинальное рабочее напряжение переменного тока Ue (В):380
• Номинальное рабочее напряжение постоянного тока Ue (В):220
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):8
• Номинальный условный ток короткого замыкания Iq (кА):14
• Число направлений коммутации:1
• Номинальное напряжение изоляции Ui (В):660
• Условный тепловой ток на открытом воздухе Ith (A):250
• Условный тепловой ток в оболочке Ithe (A):200

Монтажные характеристики

• Способ крепления (монтажа):винт
• Макс. сечение присоединяемых проводов (мм?):150
• Способ установки:стационарный с креплением на панели
• Расположение плоскости присоединения внешних проводников:перпендикулярно
• Расположение рукоятки ручного привода:правое

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения:УХЛ3
• Степень защиты (IP):IP00
• Диапазон рабочих температур (?С):от -60°С до +40°С
• Группа условий эксплуатации:М4, М25, М29
• Категория применения IEC и номинальный ток:250A AC-21B, 250A DC-21B, 125A AC-22B, 125A DC-22B
• Механическая износостойкость (циклов ВО ):25 000
• Гарантийный срок эксплуатации (лет):3

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-3
• Тип элемента управления:рычажковый (перекидной рычаг)
• Дополнительное оборудование:дугогас. камеры
• Подходит для монтажа в горизонтальной плоскости:да
• Пригоден в качестве предохранительного выключателя:да
• Вид рукоятки:боковая смещенная
• Исполнение рукоятки:съемная
• Подходит для фронтального монтажа:да
• Моторный привод встроенный:нет
• Моторный привод (дополнительно):нет
• Пригоден в качестве устройства аварийной остановки:да
• Пригоден в качестве сервисного выключателя:да
• Компактная версия выключателя-разъединителя:нет
• Подходит для установки в распределительный щит:да
• Подходит для промежуточного монтажа:нет
• Взаимоблокирующий (-ая):нет
