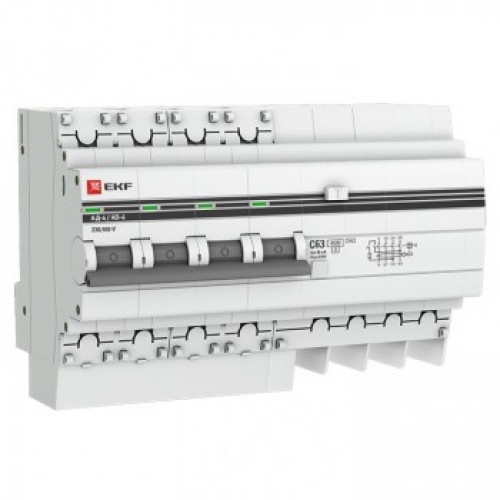

Дифференциальный автомат АД-4 6А/30мА (характеристика C, тип AC) 4,5кА EKF

  • Дифференциальный автомат АД-4 6А/30мА (характеристика C, тип AC) 4,5кА EKF
В наличии:
есть
Ед. измерения:
Штуки
Количество
Стоимость:
436.83р.
346.61р.

  Цены указаны за упаковку продукции.
При отмотке кабельно-проводниковой продукции цены могут отличаться.
Не является публичной офертой.

Описание

Дифференциальный автомат АД-4 6А/30мА (хар. C, AC, электронный, защита 270В) 4,5кА EKF PROxima.Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).

Напряжение срабатывания – максимальный уровень напряжения, при превышении которого срабатывает встроенная защита.

Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.

Применение:

  • Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
  • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
  • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
  • Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях;
  • Применение в схемах заземления IT и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.

Преимущества:

  • Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками;
  • Индикаторное окно состояния контактов;
  • Корпус из не поддерживающей горение пластмассы;
  • Наличие кнопки возврата для индикации срабатывания от тока утечки;
  • Панели для пломбировки клемм;
  • Современная электронная плата с повышенной защитой от импульсных помех.

Технические характеристики

Статус:

Заказная (16)

Номинальный ток, А

6

Номин. (расчетное) напряжение, В

400

Характеристика срабатывания (кривая тока)

C

Количество полюсов

4

Номинальный ток утечки, А

0,03

Тип тока утечки

AC (перемен.)

Селективная защита

Нет

Номин. отключающая способность по IEC 60947-2, кА

4,5

Номин. отключающая способность по EN 60898

4,5

Способ монтажа

DIN-рейка

Степень защиты (IP)

IP20

Срок службы, лет

10

Общ. количество полюсов

4

Возможна дополнит. комплектация

Да

Одновременное отключение нейтрали (N)

Да

Количество защищенных полюсов

4

Степень загрязнения

3

Частота

50 Гц

Кратковременная задержка срабатывания

Нет

Гарантийный срок эксплуатации, лет

7

Модульная ширина (общ. кол-во модульных расстояний)

7,5

Глубина установочная (встраив.), мм

46

Категория перенапряжения

3

Класс токоограничения

3

Устойчивость к импульсному току, кА

4,5

Отключающая способность при коротком замыкании (Icw)

4,5

Серия

PROxima
