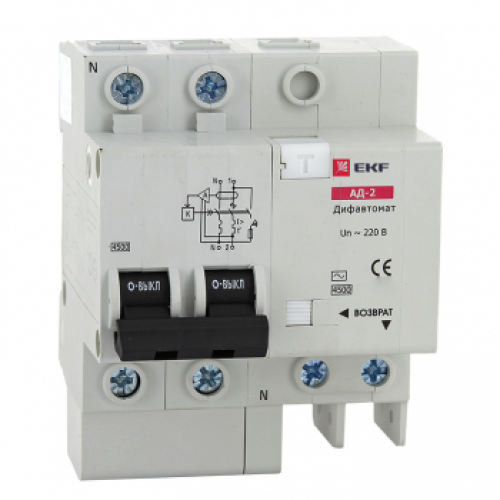

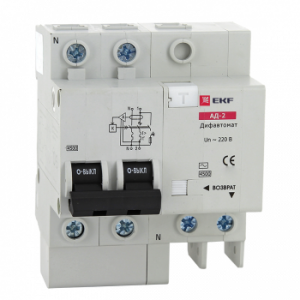

Дифференциальный автомат АД-2 63А/100мА (характеристика C, тип AC) 4,5кА EKF

  • Дифференциальный автомат АД-2 63А/100мА (характеристика C, тип AC) 4,5кА EKF
В наличии:
есть
Ед. измерения:
Штуки
Количество
Стоимость:
177.62р.

  Цены розничные. При оформлении заказа от 5тыс. скидка 20% и более в зависимости от суммы.
Не является публичной офертой.

Описание

Дифференциальный автомат АД-2 63А/100мА (характеристика C, тип AC) 4,5кА EKF. Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).

Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.

Напряжение срабатывания – максимальный уровень напряжения, при превышении которого срабатывает встроенная защита.

Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

Применение:

  • Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
  • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
  • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
  • Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях;
  • Применение в схемах заземления IT и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.

Преимущества:

  • Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками;
  • Индикаторное окно состояния контактов;
  • Корпус из не поддерживающей горение пластмассы;
  • Наличие кнопки возврата для индикации срабатывания от тока утечки;
  • Панели для пломбировки клемм;
  • Современная электронная плата с повышенной защитой от импульсных помех.

Технические характеристики

Статус:

Выводимая из ассортимента

Номинальное импульсное выдерживаемое напряжение Uimp, кВ

4000

Модульная ширина (общ. кол-во модульных расстояний)

2

Рабочая температура окружающей среды, °C

-10...50

С блокировкой

Нет

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм?

1...16

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм?

1...25

Номин. отключающая способность по IEC 60947-2, кА

4,5

Номин. отключающая способность по EN 60898, кА

4,5

Степень защиты (IP)

IP20

Частота

50 Гц

Кратковременная задержка срабатывания

Нет

Гарантийный срок эксплуатации, лет

5

Степень загрязнения

2

Способ монтажа

DIN-рейка (с ?-профилем) 35 мм

Устойчивость к импульсному току, кА

4,5

Отключающая способность при коротком замыкании (Icw), кА

4,5

Селективная защита

Нет

Тип тока утечки

AC (перемен.)

Номин. ток утечки, мА

100

Количество полюсов

2

Номин. напряжение изоляции Ui, В

660

Номин. (расчетное) напряжение, В

230

Номин. ток, А

63

Глубина установочная (встраив.), мм

46

Возможна дополнит. комплектация

Да
