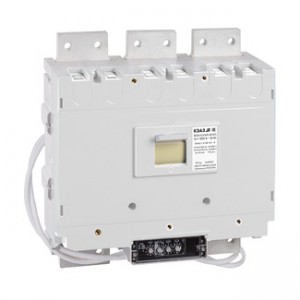

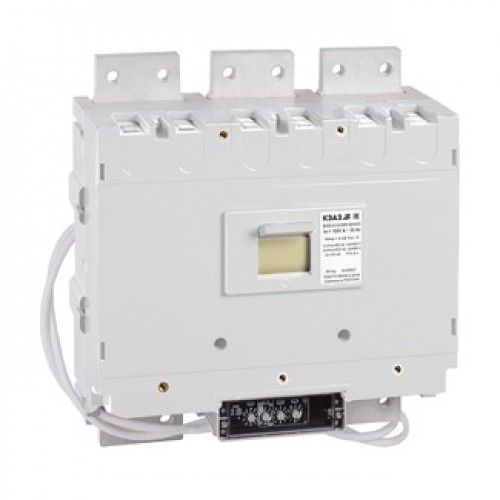

Выключатель автоматический ВА 55-43-344710-1600А-690AC-НР230AC/220DC-УХЛ3 КЭАЗ

  • Выключатель автоматический ВА 55-43-344710-1600А-690AC-НР230AC/220DC-УХЛ3 КЭАЗ
В наличии:
под заказ
Ед. измерения:
Штуки
Количество
Стоимость:
81 382.55р.

  Цены указаны за упаковку продукции.
При отмотке кабельно-проводниковой продукции цены могут отличаться.
Не является публичной офертой.

Описание

Выключатели КЭАЗ предназначены для применения в электрических цепях переменного тока частоты 50;60 Гц напряжением 690 В, для нечастых оперативных включений и отключений (до 6 в час), указанных цепей и защиты электрооборудования от перегрузок и коротких замыкании, а также не частых прямых пусков асинхронных двигателей
Выключатели изготавливаются с полупроводниковым максимальным расцепителем тока на базе микроконтроллера Almega 16L.
Линейка номинальных токов 1600, 2000А

Преимущества:

  • Полупроводниковый максимальный расцепитель тока в эксплуатации обеспечивает установку следующих параметров:
  • уставку номинального тока  в диапазоне 576-2000А
  • типа защитной характеристики
  • уставки по току срабатывания в зоне короткого замыкания
  • уставки по времени срабатывания в зоне перегрузки
  • уставки по времени срабатывания в зоне селективности
  • уставки по току срабатывания при однофазном коротком замыкании
  • зашита от токов включения
  • Широкий выбор доп. устройств и аксессуаров

Технические характеристики

Классификация
  • Тип приёмки: ОТК
  • Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
  • Тип изделия: Выключатель автоматический
  • код ТН ВЭД: 8536209008
Габариты и материалы
  • Габариты изделия: Ширина (мм): 438
  • Габариты изделия: Высота (мм): 464
  • Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 1 600
  • Частота тока (Гц): 50/60
  • Род тока: AC
  • Номинальное рабочее напряжение переменного тока Ue (В): 690
  • Предельная коммутационная способность переменного тока Icu (кА): 33,50
  • Номинальное рабочее напряжение переменного тока Ue (В)2400
  • Предельная коммутационная способность переменного тока Icu (кА)263
  • Вспомогательные (свободные) контакты: 3з+4р, ВКС
  • Наличие привода: ручной
  • Наличие независимого расцепителя: да
  • Регулировка максимальных расцепителей тока: да
  • Вид расцепителей: электронный
  • Количество вспомогательных размыкающих контактов: 4
  • Количество вспомогательных замыкающих контактов: 3
  • Номинальное напряжение изоляции Ui (В): 660
  • Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
  • Предельный ток селективности Is (кА): 3
  • Номинальный продолжительный ток Iu (А): 1 600
  • Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,50
  • Предельная коммутационная способность переменного тока Icu при 400АС (кА): 63
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Макс. сечение присоединяемых медных шин (мм): 2(100х12)
  • Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP00
  • Диапазон рабочих температур (?С): от -50°С до +55°С
  • Категория применения по селективности: селективный
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
  • Дополнительное оборудование: Нет
  • Дополнительный расцепитель: НР230AC/220DC
  • Наличие вспомогательных контактов сигнализации: да
