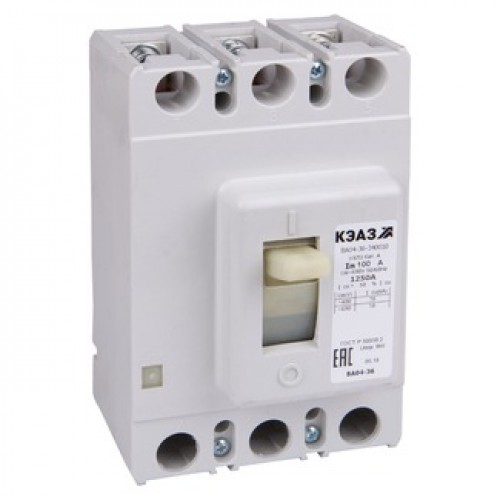

Выключатель автоматический ВА04-36-340010-80А-1000-690AC-УХЛ3-КЭАЗ
Описание
Трехполюсные автоматические выключатели ВА04-36 с ПКС до 20 кА предназначены для применения в электрических цепях с напряжением 440 В постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений. Выключатели с приемкой Российского морского регистра судоходства и Российского Речного Регистра предназначены для защиты судового электрооборудования.
Преимущества:
- широкий диапазон номинальных токов выключателей от 16 до 400 А;
- широкий диапазон уставок электромагнитных расцепителей;
- применение в контактной системе экструдированных серебрографитовых контактов
- наличие клеммной крышки к каждому выключателю;
- независимый расцепитель (НР);
- вспомогательные контакты (ВК);
- ручной дистанционный привод для оперирования через дверь;
- электромагнитный привод (ПЭ);
- кнопка тестирования механизма свободного расцепления;
- устройство запирания выключателя в положении «Отключено»;
- температура эксплуатации от -60°С до +45°С;
- подвод питания сверху или снизу.
Технические характеристики
Классификация
- Базовая уставка: да
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Габариты и материалы
- Габариты изделия: Ширина (мм): 112
- Габариты изделия: Высота (мм): 175
- Габариты изделия: Глубина (мм): 114
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 80
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 20
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1000А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 63
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (?С): от -60°С до +40°С
- Категория применения по селективности: неселективный
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: Нет
- Наличие вспомогательных контактов сигнализации: нет
