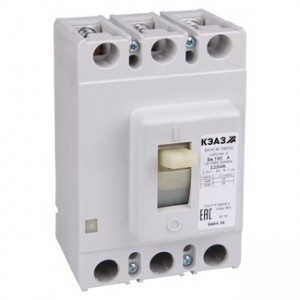

Выключатель автоматический ВА04-36-340010-100А-1250-690AC-УХЛ3-КЭАЗ

  • Выключатель автоматический ВА04-36-340010-100А-1250-690AC-УХЛ3-КЭАЗ
В наличии:
есть
Ед. измерения:
Штуки
Количество
Стоимость:
4 107.10р.

  Цены розничные. При оформлении заказа от 5тыс. скидка 20% и более в зависимости от суммы.
Не является публичной офертой.

Описание

Трехполюсные автоматические выключатели ВА04-36 с ПКС до 20 кА предназначены для применения в электрических цепях с напряжением 440 В постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений. Выключатели с приемкой Российского морского регистра судоходства и Российского Речного Регистра предназначены для защиты судового электрооборудования.

Преимущества:

  • широкий диапазон номинальных токов выключателей от 16 до 400 А;
  • широкий диапазон уставок электромагнитных расцепителей;
  • применение в контактной системе экструдированных серебрографитовых контактов
  • наличие клеммной крышки к каждому выключателю;
  • независимый расцепитель (НР);
  • вспомогательные контакты (ВК);
  • ручной дистанционный привод для оперирования через дверь;
  • электромагнитный привод (ПЭ);
  • кнопка тестирования механизма свободного расцепления;
  • устройство запирания выключателя в положении «Отключено»;
  • температура эксплуатации от -60°С до +45°С;
  • подвод питания сверху или снизу.

Технические характеристики

Классификация
  • Базовая уставка: да
  • Тип приёмки: ОТК
  • Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
  • Тип изделия: Выключатель автоматический
  • код ТН ВЭД: 8536209008
Габариты и материалы
  • Габариты изделия: Ширина (мм): 112
  • Габариты изделия: Высота (мм): 175
  • Габариты изделия: Глубина (мм): 114
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 100
  • Частота тока (Гц): 50/60
  • Род тока: AC
  • Номинальное рабочее напряжение переменного тока Ue (В): 690
  • Предельная коммутационная способность переменного тока Icu (кА): 10
  • Номинальное рабочее напряжение переменного тока Ue (В)2400
  • Предельная коммутационная способность переменного тока Icu (кА)220
  • Вспомогательные (свободные) контакты: Нет
  • Наличие привода: ручной
  • Уставка расцепителей токов короткого замыкания: 1250А
  • Наличие независимого расцепителя: нет
  • Регулировка максимальных расцепителей тока: нет
  • Вид расцепителей: тепловой и электромагнитный
  • Номинальное напряжение изоляции Ui (В): 690
  • Номинальное импульсное напряжение Uimp (кВ):
  • Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
  • Номинальный продолжительный ток Iu (А): 100
  • Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
  • Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 35
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Макс. сечение присоединяемых медных шин (мм): 4х30
  • Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP20
  • Диапазон рабочих температур (?С): от -60°С до +40°С
  • Категория применения по селективности: неселективный
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
  • Дополнительное оборудование: Нет
  • Дополнительный расцепитель: Нет
  • Наличие вспомогательных контактов сигнализации: нет
