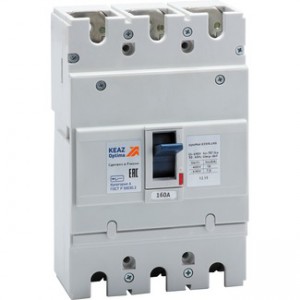

Выключатель автоматический OptiMat E250L160-УХЛ3
Описание
Новая разработка КЭАЗ – серия автоматических выключателей OptiMat E – обеспечивает необходимую защиту кабелей и оборудования на токи до 250А и полностью отвечают современным стандартам (ГОСТ Р 50030.2 и МЭК60947-2). Оптимальность характеристик OptiMat E реализуется в эффективных защитах от коротких замыканий и токов перегрузки всего двумя типоразмерами:
- OptiMat E100 – номинальный ток (Iном) от 16А до 100А
- OptiMat E250 – номинальный ток (Iном) от 125A до 250А
Предельная коммутационная способность (ПКС) автоматических выключателей от 10 кА при 400В переменного тока частотой 50/60 Гц является самым нужным значением для большинства объектов коммерческого и жилого строительства, а также инфраструктурных объектов.
Преимущества:
- Совместное применение с модульной аппаратурой OptiDin за счет одинаковой глубины установки и синхронизации защитных характеристик даёт возможность комплексного удешевления проектов электроснабжения
- Удобство монтажа выключателей в любом пространственном положении, как на монтажную панель, так и на Din-рейку с помощью адаптера; возможность подвода питания к выводам с любой стороны
- Пригодность к разъединению и наличие блокировок обеспечивают наибольшую безопасность при обслуживании объектов
- Температура эксплуатации от –60°С до +40°С соответствующая российским условиям (УХЛ3)
- Применение современных безопасных для окружающей среды и человека материалов: серебросодержащих контактов; высококачественной меди; пластмасс, не поддерживающих горение, с повышенными элекстроизоляционными свойствами и высокой дугостойкостью
- Дополнительно к OptiMat E поставляются аксессуары, позволяющие расширить их функциональное применение и облегчить монтаж
Технические характеристики
Классификация
- Базовая уставка: да
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Габариты и материалы
- Габариты изделия: Ширина (мм): 105
- Габариты изделия: Высота (мм): 165
- Габариты изделия: Глубина (мм): 60
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 160
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 7,50
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 18
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1600А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 160
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 7,50
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 18
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых шин (мм): 150
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (?С): от -60°С до +40°С
- Категория применения по селективности: неселективный
- Средний срок службы (лет): 10
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
- Дополнительный расцепитель: Нет
