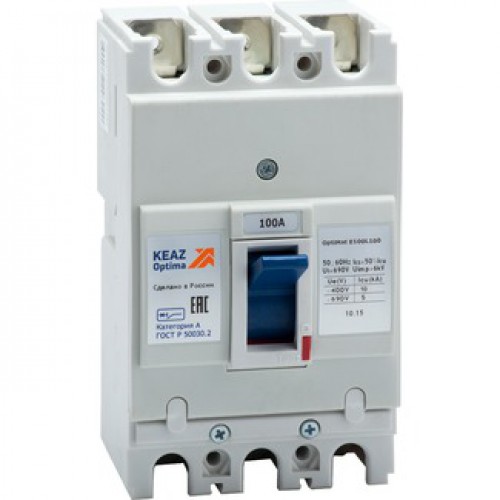

Выключатель автоматический OptiMat E100L100-УХЛ3

Описание

Новая разработка КЭАЗ – серия автоматических выключателей OptiMat E – обеспечивает необходимую защиту кабелей и оборудования на токи до 250А и полностью отвечают современным стандартам (ГОСТ Р 50030.2 и МЭК60947-2). Оптимальность характеристик OptiMat E реализуется в эффективных защитах от коротких замыканий и токов перегрузки всего двумя типоразмерами:

• OptiMat E100 – номинальный ток (I_ном) от 16А до 100А
• OptiMat E250 – номинальный ток (I_ном) от 125A до 250А

Предельная коммутационная способность (ПКС) автоматических выключателей от 10 кА при 400В переменного тока частотой 50/60 Гц является самым нужным значением для большинства объектов коммерческого и жилого строительства, а также инфраструктурных объектов.

Преимущества:

• Совместное применение с модульной аппаратурой OptiDin за счет одинаковой глубины установки и синхронизации защитных характеристик даёт возможность комплексного удешевления проектов электроснабжения
• Удобство монтажа выключателей в любом пространственном положении, как на монтажную панель, так и на Din-рейку с помощью адаптера; возможность подвода питания к выводам с любой стороны
• Пригодность к разъединению и наличие блокировок обеспечивают наибольшую безопасность при обслуживании объектов
• Температура эксплуатации от –60°С до +40°С соответствующая российским условиям (УХЛ3)
• Применение современных безопасных для окружающей среды и человека материалов: серебросодержащих контактов; высококачественной меди; пластмасс, не поддерживающих горение, с повышенными элекстроизоляционными свойствами и высокой дугостойкостью
• Дополнительно к OptiMat E поставляются аксессуары, позволяющие расширить их функциональное применение и облегчить монтаж

Технические характеристики

• Базовая уставка: да
• Тип приёмки: ОТК
• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический
• код ТН ВЭД: 8536209008

• Габариты изделия: Ширина (мм): 75
• Габариты изделия: Высота (мм): 130
• Габариты изделия: Глубина (мм): 60

• Количество полюсов: 3
• Номинальный ток In (А): 100
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 5
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 10
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1000А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
• Номинальный продолжительный ток Iu (А): 100
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 35
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых шин (мм): 50
• Вид присоединяемых проводников: шина/провод

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (?С): от -60°С до +40°С
• Категория применения по селективности: неселективный
• Средний срок службы (лет): 10

• Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
• Дополнительный расцепитель: Нет
