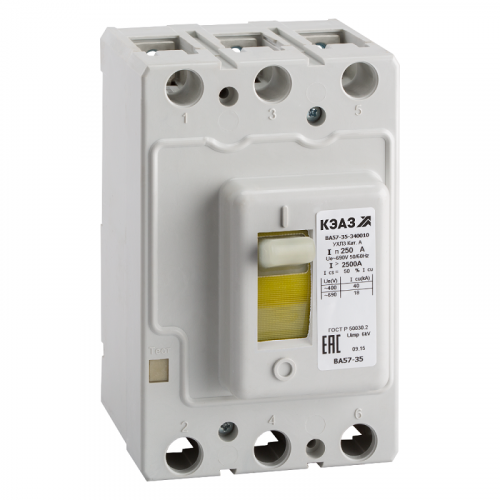

ВА 57-35-340010-31,5А-320-690AC-УХЛ3-КЭАЗ
Описание
Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 10 кА на номинальный ток 31.5 А .Вес, кг: 2.700
Объем, м.куб: 0.00409871
Габариты упаковки, мм: 122 х 148 х 227
Штрих-код EAN13: 4600572070171
Трехполюсные автоматические выключатели КЭАЗ типа ВА57-35 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц и 440В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.
- Номинальные токи выключателей до 250 А
- Отключающая способность – до 40 кА
- Широкий диапазон уставок электромагнитных расцепителей
- Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения
- Независимый расцепитель (НР)
- Расцепители минимального (PMН) и нулевого напряжения (PНН)
- Электромагнитный привод (ЭП)
- Ручной дистанционный привод для оперирования через дверь
- Устройство запирания
- Выдвижное исполнение
- Заднее присоединение стационарного выключателя
- Огромный выбор комплектов зажимов и аксессуаров
Другие категории ВА57-35:
Производство:
Технические характеристики
Классификация
- Тип приёмки: ОТК
- Базовая уставка: 1
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536201008
Электротехнические характеристики
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 9
- Номинальный продолжительный ток Iu (А): 31.5
- Наличие независимого расцепителя: 0
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Предельная коммутационная способность переменного тока Icu (кА)2: 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА): 9
- Количество полюсов: 3
- Уставка расцепителей токов короткого замыкания: 320А
- Номинальный ток In (А): 31.5
- Вид расцепителей: тепловой и электромагнитный
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Регулировка максимальных расцепителей тока: 0
- Род тока: AC
- Частота тока (Гц): 50/60
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
Монтажные характеристики
- Вид присоединяемых проводников: шина/провод
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Присоединение внешних проводников: переднее
- Способ крепления (монтажа): винт
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых проводов (мм?): 185
- Возможность самостоятельного подключения дополнительных устройств: 0
Эксплуатационные характеристики
- Степень защиты (IP): IP20
- Категория применения по селективности: неселективный
- Диапазон рабочих температур (?С): от -60°С до +40°С
- Климатическое исполнение и категория размещения: УХЛ3
- Гарантийный срок эксплуатации (лет): 3
Габариты и материалы
- Габариты изделия: Ширина (мм): 112
- Габариты изделия: Высота (мм): 175
- Габариты изделия: Глубина (мм): 130
Дополнительные особенности
- Наличие вспомогательных контактов сигнализации: 0
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: комплект зажимов №1; клеммная крышка
- Дополнительный расцепитель: Нет
