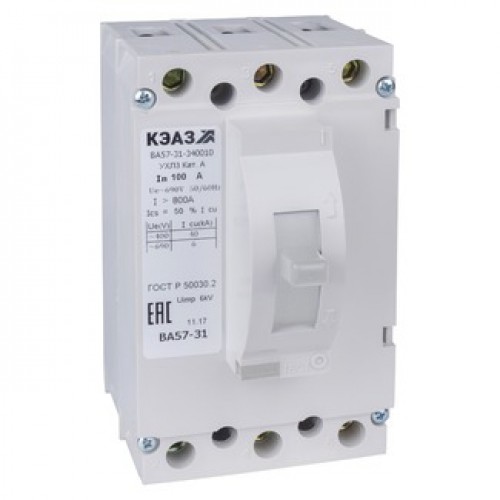

Автоматический выключатель ВА 57-31-340010-400 20А до690В (Курск)(уп/1)
Описание
Трехполюсные автоматические выключатели КЭАЗ типа ВА 57-31 предназначены для применения в электрических цепях с напряжением до 220 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, проведения тока в нормальном режиме и нечастых оперативных включений и отключений.
Преимущества:
- Номинальные токи выключателей до 100 А
- Высокая отключающая способность (до 40 кА)
- Вспомогательные контакты(ВК)
- Независимый расцепитель (НР)
- Кнопка тестирования механизма свободного расцепления
Технические характеристики
Классификация
- Базовая уставка: да
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536209008
Габариты и материалы
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 125
- Габариты изделия: Глубина (мм): 117
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 20
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 3
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 6
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 400А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 20
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 3
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 50
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 3х15
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (?С): от -60°С до +40°С
- Категория применения по селективности: неселективный
- Гарантийный срок эксплуатации (лет): 3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: комплект зажимов №1; клеммная крышка
- Дополнительный расцепитель: Нет
- Наличие вспомогательных контактов сигнализации: нет
