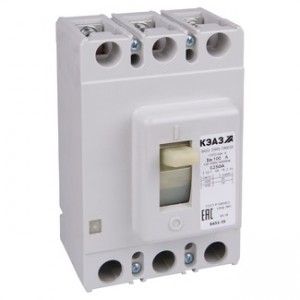

Автоматический выключатель ВА 51-35М1-340010 16А (Ангарск)
Описание
Трехполюсные автоматические выключатели КЭАЗ типа ВА 51-35 предназначены для применения в электрических цепях с напряжением 440 постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений.
Преимущества:
- Номинальные токи выключателей до 400 А
- Широкий диапазон уставок электромагнитных расцепителей
- Отключающая способность – до 20 кА.(при 400В)
- Независимый расцепитель (НР)
- Вспомогательные контакты (ВК)
- Электромагнитный привод (ЭП)
- Кнопка тестирования механизма свободного расцепления
- Устройство запирания выключателя в положении отключено
- Ручной дистанционный привод для оперирования через дверь
- Комплекты зажимов, клемные крышки, межполюсные перегородки
- Комплект расширительных выводов
Технические характеристики
Классификация
- Базовая уставка: да
- Тип приёмки: ОТК
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
- код ТН ВЭД: 8536201008
Габариты и материалы
- Габариты изделия: Ширина (мм): 113
- Габариты изделия: Высота (мм): 175
- Габариты изделия: Глубина (мм): 114
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 16
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 3
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 3
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 250А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Номинальный продолжительный ток Iu (А): 16
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 3
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 3
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 2,5
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (?С): от -60°С до +40°С
- Категория применения по селективности: неселективный
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: Нет
- Наличие вспомогательных контактов сигнализации: нет
