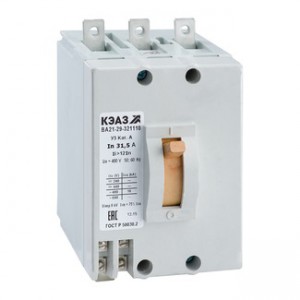

Автоматический выключатель ВА 21-29-341810-6,3А-12Iн-380AC-НР220AC/DC-У3-КЭАЗ

В наличии:

есть

Ед. измерения:

Штуки

Арт.:

101726

Количество

Стоимость:

9 925.82р.

2 177.99р.

Цены указаны за упаковку продукции.
При отмотке кабельно-проводниковой продукции цены могут отличаться.
Не является публичной офертой.

Описание

Выключатели КЭАЗ типа ВА 21 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях или только при коротких замыканиях, а также для оперативных включений и отключений электрических цепей.

Выключатели изготавливаются трех типов:

ВА21-29 – со средней отключающей способностью;
ВА21-29В – с повышенной отключающей способностью;
ВА21-29Т – для городского электрифицированного транспорта (однополюсные в трехполюсном габарите).

Основное назначение выключателей защита кабелей и проводов, а также электродвигателей.

Наличие электромагнитного расцепителя с гидравлическим замедлением срабатывания в зоне токов перегрузки, который сочетает функции двух классических расцепителей максимального тока:

для защиты от перегрузки – функции тепловых;
для защиты от коротких замыканий – функции электромагнитных.

Высокая вибро- и ударостойкость по сравнению с выключателями с тепловыми расцепителями, высокая сейсмостойкость (9 баллов по MSK-64).
Малая зависимость время–токовых характеристик от температуры среды. Начальный ток расцепления неизменен в диапазоне температур от -40°С до + 60°С.
Более высокая термостойкость при токах короткого замыкания, чем у выключателей с тепловыми расцепителями. Благодаря этому предельная отключающая способность данных выключателей едина для всех номинальных токов расцепителей.
Контактная система «мостикового» типа обеспечивает двойной разрыв электрической цепи в каждом полюсе.

Способы крепления:

крепление на панели (с передним присоединением проводников)
крепление за панелью (с задним присоединением проводников)

Технические характеристики

Классификация

Тип приёмки: ОТК
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип изделия: Выключатель автоматический
код ТН ВЭД: 8536201008

Габариты и материалы

Габариты изделия: Ширина (мм): 88
Габариты изделия: Высота (мм): 147
Габариты изделия: Глубина (мм): 122

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 6,30
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 10
Вспомогательные (свободные) контакты: 1р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 12Iн
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный, с гидравл. замедл. срабатывания
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 6,30
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00
Диапазон рабочих температур (?С): от -45°С до +40°С
Категория применения по селективности: неселективный
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР220AC/DC
Наличие вспомогательных контактов сигнализации: нет
