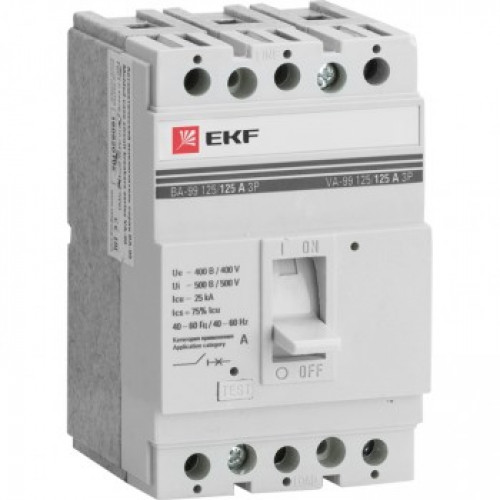

Автоматический выключатель ВА-99 125/25А 3P 25кА EKF
Описание
ВА-99 – автоматические выключатели в литом корпусе (силовые автоматы). Предназначены для защиты электрических цепей на крупных объектах. Их устанавливают в распределительных щитах на заводах, в коммерческих и торговых центрах, в жилых домах. Силовой автомат отключит электрическую цепь при коротком замыкании или перегрузке.
ВА-99 выпускаются в надежной и доступной линейке PROxima. Это аппараты с механизмом мгновенной коммутацией, износостойкими контактами и большим выбором дополнительных устройств для расширения функционала.
В серии ВА-99 представлены силовые автоматы в диапазоне номинального тока до 1600 А. На выбор модели как с термомагнитными, так и с микропроцессорными расцепителями. Гарантия на все устройства – 7 лет.
Особенности силовых автоматов ВА-99:
- Высокая электропроводность и эффективное гашение дуги
- Корпус не поддерживает горение
- Износостойкие контакты
- Расцепители с возможностью настройки (регулируемый электромагнитный или микропроцессорный)
- Полный ассортимент дополнительных устройств
Преимущества
- Лучшая электропроводность. Гибкое соединение из электротехнической меди
- Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
- Лучшее гашение дуги. Однородные по толщине и массивные пластины
- Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному току и току КЗ
- Мгновенная коммутация. Пружина механизма расцепления
- Не поддерживает горение. Корпус из термостойкой пластмассы
- Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации
- Полный ассортимент дополнительных устройств. Места присоединения дополнительных устройств
- Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого
- Серебросодержащая композитная напайка с вольфрамом
- Стабильность параметров во времени. Однородная биметаллическая пластина
Применение
В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
- ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
- допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
Технические характеристики
Статус: | Регулярная |
Рабочая отключающая способность, Ics, кА | 17,5 |
Номинальный ток, А | 25 |
Количество полюсов | 3 |
Диапазон уставки тока расцепления, А | 25...25 |
Номин. напряжение, В | 400...690 |
Ном. откл. способность Icu, при 400 В, 50 Гц, кА | 25 |
Номин. отключающая способность по IEC 60947-2, кА | 25 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
Срок службы, лет | 10 |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 250...250 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 250...250 |
Возможность установки индикатора отключения | Да |
Тип элемента управления | Рычаг купольный |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по EN 60898, кА | 25 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Гарантийный срок эксплуатации, лет | 7 |
Комплектное устройство с утройством защиты | Да |
