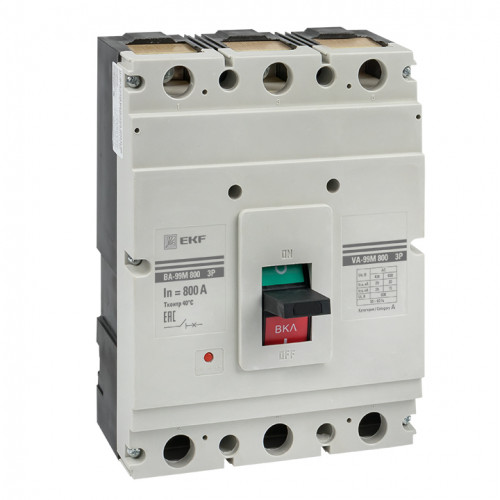

Автоматический выключатель ВА-99М 800/800А 3P 50кА EKF
Описание
Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.
Преимущества:
- Однородная биметаллическая пластина обеспечивает стабильность параметров во времени;
- Магнитный расцепитель в виде катушки обеспечивает более стабильную работу по КЗ;
- Простая, надежная конструкция;
- Серебросодержащая композитная напайка обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению;
- Полный ассортимент дополнительных устройств;
- Внутренние токоведущие части из электротехнической меди;
- Присоединительные шины из электротехнической меди с покрытием серебром. Лучшая электропроводность – меньше нагрев;
- Механизм мгновенной коммутации;
- Возможна коммутация алюминиевым и медным проводом;
- ВА-99М EKF Basic номиналом на 1250 и 1600 А имеют установленный электропривод;
- Корпус из термостойкой пластмассы, не поддерживает горение;
- Однородные по толщине и массивные пластины – лучшие условия гашения дуги;
- Максимальные возможности настройки микропроцессорного расцепителя. Настройка селективности в габаритах 100, 250, 400, 630,800. Настройка защиты по мнговенному току и току КЗ.
Описание:
- Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.
Применение:
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
Предназначение:
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики
Статус: | Регулярная |
Номин. откл. способность Icu, при 400 В, 50Гц, кА | 50 |
Количество полюсов | 3 |
Рабочая отключающая способность, Ics, кА | 35 |
Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА | 50 |
Диапазон уставки тока расцепления, А | 800...800 |
Номин. напряжение, В | 400...690 |
Номинальный ток, А | 800 |
Крепление на DIN рейку | Нет |
Подходит для монтажа на DIN-рейку (с ?-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Производитель | EKF |
Прямой контракт | Нет |
Серия | PROxima |
Гарантийный срок хранения, лет | 7 |
Срок службы, лет | 10 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 8000...8000 |
Кратность розничная | 1 |
Наличие сертификата ТРТС | Да |
Есть штрихкод на каждой штуке товара | Да |
Срок поставки | 40 |
Тип элемента управления | Рычаг купольный |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 8000...8000 |
Возможность установки индикатора отключения | Да |
Срок оформления | 21 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Срок производства | 40 |
Номин. отключающая способность по ГОСТ IEC 60898-1, кА | 35 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2 (МЭК 60947-2) |
Гарантийный срок эксплуатации, лет | 7 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Срок подтверждения акцепта | 5 |
Комплектное устройство с утройством защиты | Да |
