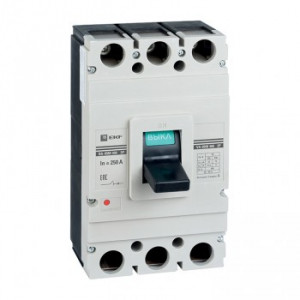

Автоматический выключатель ВА-99М 400/400А 3P 42кА EKF
Описание
ВА-99М – одна из самых популярных серий автоматических выключателей в литом корпусе производства EKF. В этих силовых выключателях надежность и максимальная широта настроек сочетается с наиболее доступной ценой в линейке PROxima. ВА-99М предназначены для защиты электрических цепей на производственных и коммерческих объектах, в жилых комплексах. При коротком замыкании или перегрузке они автоматически отключат цепь.
В серии ВА-99М представлен широкий ряд аппаратов на токи до 1600А. Здесь есть автоматы с термомагнитными и микропроцессорными расцепителями. Для удобства использования в ВА-99М с номиналом 1250 и 1600А уже установлены электроприводы, они позволяют управлять автоматами дистанционно. Гарантия на все устройства – 7 лет.
Особенности силовых автоматов ВА-99М:
- Надежная, стабильная работа благодаря качественным материалам и оптимальной конструкции
- Механизм мгновенной коммутации
- Высокая электропроводность
- Корпус не поддерживает горение
- Расцепители с возможностью настройки (регулируемый электромагнитный или микропроцессорный)
- Возможность коммутации алюминиевым и медным проводом
- Полный ассортимент дополнительных устройств
Преимущества
- ВА-99М EKF Basic номиналом на 1250 и 1600 А имеют установленный электропривод
- Внутренние токоведущие части из электротехнической меди
- Возможна коммутация алюминиевым и медным проводом
- Корпус из термостойкой пластмассы, не поддерживает горение
- Магнитный расцепитель в виде катушки обеспечивает более стабильную работу по КЗ
- Максимальные возможности настройки микропроцессорного расцепителя. Настройка селективности в габаритах 100, 250, 400, 630,800. Настройка защиты по мнговенному току и току КЗ
- Механизм мгновенной коммутации
- Однородная биметаллическая пластина обеспечивает стабильность параметров во времени
- Однородные по толщине и массивные пластины – лучшие условия гашения дуги
- Полный ассортимент дополнительных устройств
- Присоединительные шины из электротехнической меди с покрытием серебром. Лучшая электропроводность – меньше нагрев
- Простая, надежная конструкция
- Серебросодержащая композитная напайка обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению
Применение
В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок. Предназначение:
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики
Статус: | Регулярная |
Рабочая отключающая способность, Ics, кА | 31,5 |
Номинальный ток, А | 400 |
Количество полюсов | 3 |
Диапазон уставки тока расцепления, А | 400...400 |
Номин. напряжение, В | 400...690 |
Номин. откл. способность Icu, при 400 В, 50Гц, кА | 42 |
Номин. отключающая способность по IEC 60947-2, кА | 42 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
Срок службы, лет | 10 |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 4000...4000 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 4000...4000 |
Возможность установки индикатора отключения | Да |
Тип элемента управления | Рычаг купольный |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по EN 60898, кА | 42 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Гарантийный срок эксплуатации, лет | 7 |
Комплектное устройство с утройством защиты | Да |
