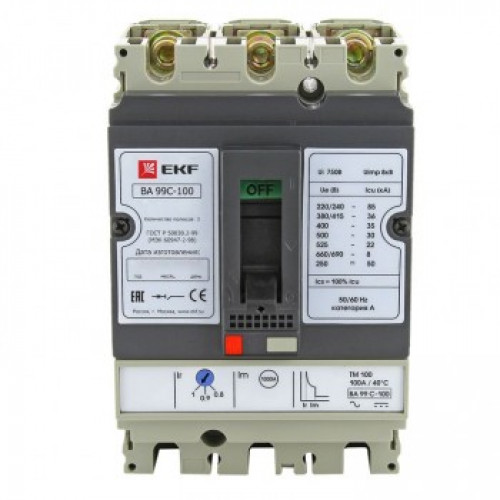

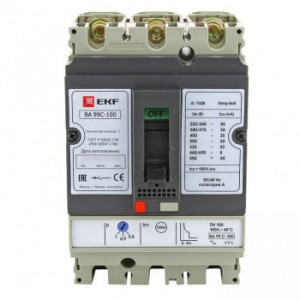

Автоматический выключатель ВА-99C (Compact NS) 100/100А 3P 36кА EKF
Описание
ВА-99С – автоматические выключатели в литом корпусе (силовые автоматы). Они устанавливаются в электрических щитах в качестве вводных автоматов. ВА-99С служат надежным средством защиты от коротких замыканий и перегрузок в электрической сети. При аварии автомат мгновенно отключит цепь, чтобы не пострадало установленное в ней электрооборудование.
ВА-99С входят в линейку продукции PROxima, оптимальную по соотношению возможностей и стоимости. Автоматические выключатели ВА-99С рассчитаны на ток до 1600А. Они предлагает широкие профессиональные настройки и высокую надежность по доступной цене. На выбор представлены модели как с термомагнитными, так и с микропроцессорными расцепителями. Гарантия на все устройства – 7 лет.
Особенности силовых автоматов ВА-99С:
- Регулируемый электромагнитный или микропроцессорный расцепители с широкими настройками срабатывания
- Механизм мгновенной коммутации
- Высокая электропроводность
- Корпус не поддерживает горение
- Износостойкие контакты
- Большой ассортимент дополнительных устройств
- Возможность коммутации алюминиевым и медным проводом
Преимущества
- Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
- Мгновенная коммутация. Пружина механизма расцепления
- Микропроцессорный расцепитель STR23SE. Регулируемая уставка по тепловому току Ir = (0,4 – 1 In) и току перегрузки Ir = (2 – 10 In)
- Не поддерживает горение. Корпус из термостойкой пластмассы
- Полный ассортимент дополнительных устройств
- Профессиональный автомат с широкими настройками срабатывания по тепловому току и току КЗ
- Регулируемый электромагнитный расцепитель. Регулируемая уставка по тепловому току Ir = (0,8 – 1 In) и току перегрузки Ir = (5 – 10 In)
- Ротационный механизм размыкания.
- Серебросодержащая композитная напайка с вольфрамом. Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации
Применение
В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики
Статус: | Регулярная |
Рабочая отключающая способность, Ics, кА | 25 |
Номинальный ток, А | 100 |
Количество полюсов | 3 |
Диапазон уставки тока расцепления, А | 80...100 |
Номин. напряжение, В | 400...690 |
Номин. откл. способность Icu, при 400 В, 50 Г, кА | 36 |
Номин. отключающая способность по IEC 60947-2, кА | 36 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
Срок службы, лет | 10 |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 1000...1000 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1000...1000 |
Возможность установки индикатора отключения | Да |
Тип элемента управления | Рычаг купольный |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по EN 60898, кА | 36 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Гарантийный срок эксплуатации, лет | 7 |
Комплектное устройство с утройством защиты | Да |
