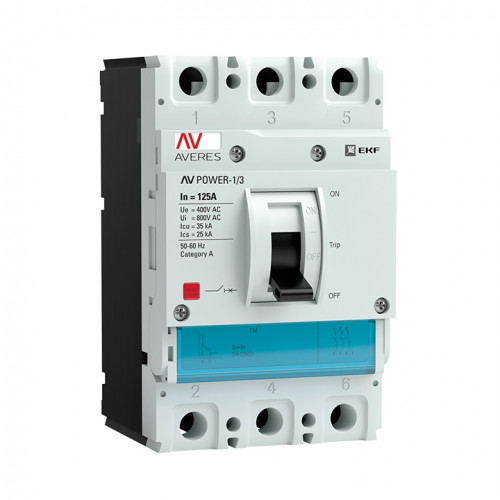

AV POWER-1/3 125А 35kA TR
Описание
От AV POWER-1 до AV POWER-4. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки.
Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя.
- Стандартный ТМ-расцепитель.
- Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных.
- Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных.
Преимущества:
- При износе контакта давление на сомкнутых контактах остается постоянным. Это увеличивает срок службы выключателя.
- Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность.
- Изменение направления движения газов в дугогасительной камере.
- Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру.
- Увеличение быстродействия на 5–10%: уменьшенный износ контактных поверхностей, увеличенный срок службы автоматов.
- Возможность подбора необходимого расцепителя для нужд пользователя.
Описание:
- Индикатор «Включено».
- Индикатор «Выключено».
- Стандартные функции: Ui: номинальное напряжение изоляции; Uimp: номинальное импульсное напряжение; Ue: номинальное рабочее напряжение; Icu: номинальная предельная отключающая способность; Ics: номинальная отключающая способность.
- Соответствие стандартам.
- Категория расцепления.
- Индикатор «Сработал».
Применение:
В качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- Гражданского жилого строительства;
- Коммерческих строительных объектов;
- Производственных площадок;
- В схемах автоматического включения резервного питания;
- С секционированием (на трех выключателях) и без секционирования (на выключателях);
- Дистанционные коммутации электрооборудования;
- В схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
Технические характеристики
Статус: | Регулярная |
Номинальный ток In, А | 125 |
Количество полюсов | 3 |
Диапазон уставки тока расцепления, А | 125...125 |
Номин. откл. способность Icu, кА, при 400 В, 50 Г, кА | 35 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА | 35 |
Рабочая отключающая способность, Ics, кА | 35 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Гарантийный срок хранения, лет | 10 |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Производитель | EKF |
Наличие сертификата ТРТС | Да |
Срок службы, лет | 10 |
Встроенная защита от замыканий на землю | Нет |
Есть штрихкод на каждой штуке товара | Да |
Серия | Averes |
Крепление на DIN рейку | Нет |
Моторный привод опционально | Да |
Возможность установки индикатора отключения | Да |
Подходит для монтажа на DIN-рейку (с ?-профилем) | Нет |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 1250...1250 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1250...1250 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип элемента управления | Рычаг купольный |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по ГОСТ IEC 60898-1, кА | 35 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Гарантийный срок эксплуатации, лет | 10 |
Комплектное устройство с устройством защиты | Да |
