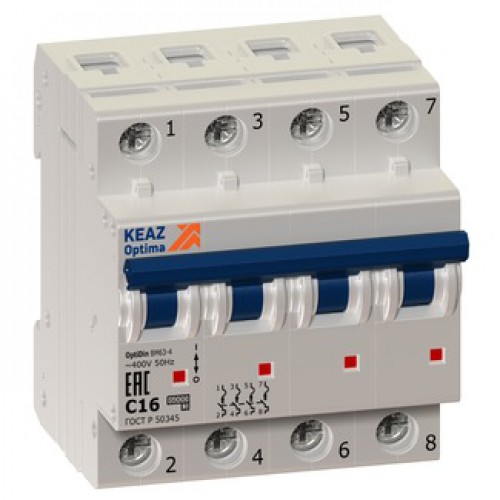

Выключатель автоматический модульный OptiDin BM63-4Z1-УХЛ3

В наличии:

под заказ

Ед. измерения:

Штуки

Арт.:

114428

Количество

Стоимость:

По запросу

Цены указаны за упаковку продукции.
При отмотке кабельно-проводниковой продукции цены могут отличаться.
Не является публичной офертой.

Описание

Выключатели автоматические OptiDinBM63 DC предназначены для защиты электрических цепей постоянного тока от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.

Рекомендовано к применению в цепях постоянного тока в щитах релейной защиты и автоматики, щитах управления тяговых подстанций, зарядных станциях и т.д.).

Модульные автоматические выключатели OptiDin ВМ63 используются с новым поколением аксессуаров на защелках.

Преимущества:

Возможно присоединить с левой стороны до трех различных аксессуаров на защелках;
Наивысшие показатели стабильности характеристик автоматических выключателей в щитке за счет особой конструкции корпуса с профильными углублениями для лучшего охлаждения рядом стоящих устройств;
Повышенная износостойкость и уменьшенное значение переходного сопротивления повышают срок службы и надежность устройств за счет применения серебросодержащих композитных напаек на контактной группе и наличию дугогасительной камеры с медным напылением;
Наивысшее быстродействие и токоограничение автоматических выключателей - время отключения менее 0,1 с (класс отключающей способности 3);
Допускается применять двухполюсные выключатели в цепи постоянного тока с номинальным рабочим напряжением 440В;
Широкий ассортимент дополнительных устройств и аксессуаров – независимые расцепители, модуль свободных контактов, модуль сигнальных контактов, пломбировочные панели клеммных зажимов для защиты от несанкционированного доступа, устройство механической блокировки рукоятки.

Соответствует стандартам:

ГОСТ IEC 60898-2

Технические характеристики

Классификация

Тип приёмки: ОТК
Категория ETIM: Модульный автоматический выключатель (EC000042)
код ТН ВЭД: 8536201008

Габариты и материалы

Габариты изделия: Ширина (мм): 72
Габариты изделия: Высота (мм): 81,70
Габариты изделия: Глубина (мм): 71,50

Электротехнические характеристики

Количество полюсов: 4
Номинальный ток In (А): 1
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 6
Уставка расцепителей токов короткого замыкания: 4In
Вид расцепителей: тепловой и электромагнитный
Характеристика диапазона отключения: Z
Потери мощности (Вт): 12
Отключающая способность по EN 60898 (кА): 6
Отключение нейтрали (N): да
Категория перенапряжения: 4
Класс токоограничения: 3
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6

Монтажные характеристики

Способ крепления (монтажа): DIN-рейка
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Ширина в количестве модулей: 4
Глубина монтажная (встраиваемая) (мм): 75

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (?С): от -60°С до +40°С
Категория применения по селективности: неселективный
Степень загрязнения: 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50345, ТУ3421-040-05758109-2009
Дополнительное оборудование: Нет
