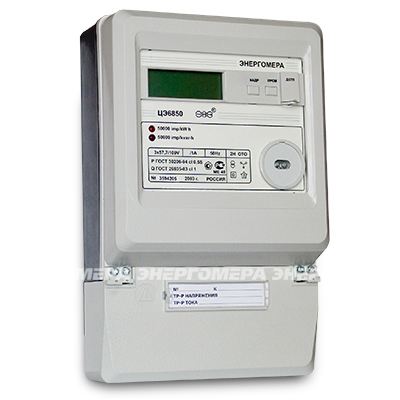

Счетчик электроэнергии ЦЭ6850М-Ш30

Нормативно-правовое обеспечение

• Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,
  ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса 0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в части измерения реактивной энергии
• Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Технические характеристики

Функциональные возможности

• Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
• Счетчик электроэнергии обеспечивает учет:
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
  • количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем некорректно;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
  • максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
  • графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии.
• Счетчик электроэнергии обеспечивает измерение и индикацию:
  • полной, активной и реактивной мощности по каждой из фаз и суммарно;
  • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
  • среднеквадратических значений токов по каждой фазе в цепях тока;
  • углов сдвига фазы между основными гармониками фазных напряжений и токов;
  • углов сдвига фазы между основными гармониками фазных напряжений;
  • коэффициентов активной и реактивной мощности по каждой фазе (с ненормируемой точностью);
  • частоты сети.
• Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
  • параметров администратора:

  - пароль администратора (до 6 символов);
  - восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
  • параметров пользователя:

  - текущего времени и даты величины суточной коррекции хода часов;
  - разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
  - до двенадцати дат начала сезона;
  - до двенадцати зон суточного графика тарификации;
  - до 36 графиков тарификации;
  - до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  - графиков тарификации для каждого из семи дней недели;
  - коэффициентов трансформации тока и напряжения интервала усреднения мощности;
  - идентификатора (до 16 символов);
  - рабочей скорости обмена и времени активности интерфейса;
  - уставок для контроля фазных напряжений;
  - сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).
  • параметров, задаваемых при настройке:

  - типа счетчика электроэнергии по номинальному току и напряжению;
  - калибровочного коэффициента кварцевого резонатора;
  - коэффициентов пересчета по току;
  - коэффициентов пересчета по напряжению;
  - калибровочных коэффициентов фазовой погрешности.
• Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
• Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
• Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
• Обеспечивает сохранение расчетных показателей и констант пользователя не менее 10 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
• Электросчетчик обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик с фиксацией группы перепрограммируемых параметров и номера пароля, а также 100 последних изменений фазных напряжений с фиксацией характера изменения параметров.
• В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
• Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
• Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов EIA485, EIA232, ИРПС (токовая петля 20 мА). Модули интерфейса САN, МBUS, USB, GSM–модем, радио–модем, модуль передачи данных по сети 0,4 кВ, находятся в разработке.
• Обмен данными через оптический порт и интерфейс соответствует
  ГОСТ Р МЭК 61107-2001.
• Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
• Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов EIA485, EIA232, ИРПС.

Особенности электросчетчика

• Технологический запас по классу точности
• Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
• Обеспечение учета реальных потерь в ЛЭП (W=I²Rt)
• Автоматическая самодиагностика с выдачей результата
• Защита от недоучета и хищений электроэнергии
• Устойчивость к климатическим, механическим и электромагнитным воздействиям

Характеристики надежности

• Средняя наработка на отказ — 160000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Примечания

Габаритные размеры

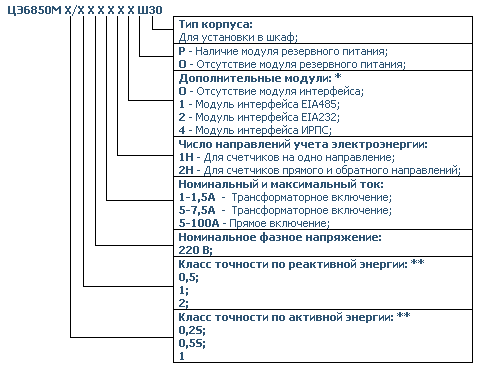

Структура условного обозначения

Руководство по эксплуатации
