Счетчик электроэнергии ЦЭ6804-Р31



ТУ 4228-033-46146329-2002
Учет активной энергии в трехфазных четырехпроводных цепях переменного тока.
Класс точности: 1.
Новый корпус Р31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку.
Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Выпускается с 2007 года.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
  • Сертифицированы в России и СНГ
  • Внесены в Госреестр средств измерений России

Технические характеристики

Показатели Величины
Класс точности 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное напряжение*, В:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения
220 (380)
57,7 (100)
Номинальная (максимальная) сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения
5(60); 10(100)
1(7,5)
Стартовый ток, A:**
- для электросчетчиков непосредственного включения, Iб
- для электросчетчиков трансформаторного включения, Iном
0,002;
0,001;
Полная потребляемая мощность
параллельной цепи, не более, В*А, (Вт)
8 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А:
0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 110 х 143 х 72,5
Масса, не более, кг 1,2

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика
** - в зависимости от класса точности


Особенности электросчетчика

  • Малое собственное энергопотребление
  • Возможность крепления как на рейку TH-35
  • Световой индикатор работы
  • Наличие стандартного телеметрического импульсного выхода
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

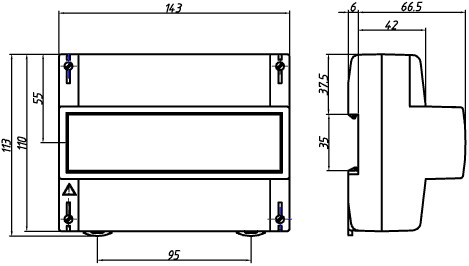

Габаритные размеры



Структура условного обозначения



Руководство по эксплуатации
