Счетчик электроэнергии ЦЭ6803В-Р32
ТУ 4228-010-04697185-97
Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1
Новый корпус R32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
Технические характеристики
Показатели | Величины |
Класс точности | 1 |
Число тарифов | 1 |
Частота измерительной сети, Гц | 50±2,5 (60±3) |
Номинальное фазное напряжение*, В | 57,7; 100; 127; 220; 230 |
Номинальная сила тока*, А: | 1; 5; 10 |
Максимальная сила тока*, А: - для электросчетчиков непосредственного включения - для электросчетчиков трансформаторного включения |
50; 100 7,5 |
Стартовый ток, A:** - для электросчетчиков непосредственного включения, Iб |
0,004; 0,005 0,002; 0,003 |
Полная потребляемая мощность параллельной цепи, |
6(0,6) |
Полная потребляемая мощность последовательной цепи, |
0,1 |
Диапазон рабочих температур, °С | от -40 до 60 |
Габаритные размеры, мм | 143 x 170 x 52 |
Масса, не более, кг | 1 |
* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - в зависимости от класса точности.
Особенности электросчетчика
- Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
- Высокая чувствительность по току нагрузки
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
- Малое собственное энергопотребление
- Стандартный телеметрический импульсный выход
- Световой индикатор работы
- Защита от недоучета и хищений электроэнергии
Характеристики надежности
- Средняя наработка на отказ — 160000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

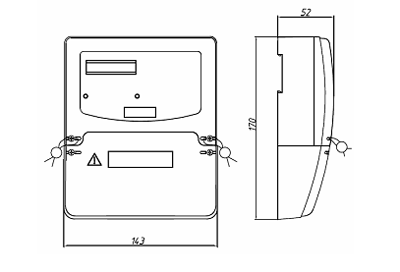

Габаритные размеры

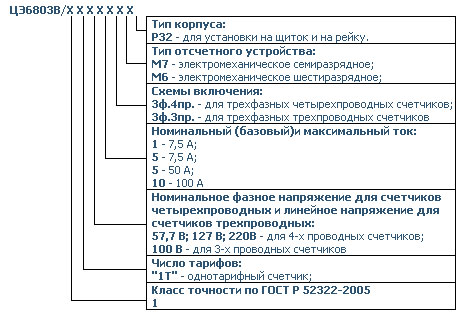

Структура условного обозначения
