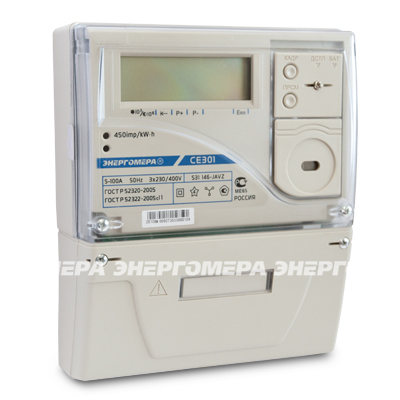

Счетчик электроэнергии СЕ301-S31



Трехфазный многофункциональный электросчетчик
серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Интеграция в систему контроля оплаты за счет удаленного сбора данных по цифровому интерфейсу, различным встроенным и внешним модулем связи или ИК-(IrDA) каналу.

Нормативно-правовое обеспечение

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Соответствует ГОСТ Р 52323-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Технические характеристики

Показатели Величины
Класс точности 0,5S; 1
Число тарифов 4
Частота измерительной сети, Гц 50 ± 2,5 (60±2,5)
Номинальное напряжение, В 3х57,7/100; 3х230/400
Базовый (максимальный) ток, А 5 (10); 5 (60); 5 (100); 10 (100)
Стартовый ток (чувствительность), А:
- для электросчетчиков непосредственного включения, Iб
- для электросчетчиков трансформаторного включения, Iном

0,002
0,001
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от минус 40 до 60
Габаритные размеры, не более, мм 210,5 х 175 х 71,5
Масса, не более, кг 1,5

Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца, за 13 или 12 предыдущих месяцев;
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
  • графиков активных мощностей (потребления), усредненных на заданном интервале времени 30 минут не менее 60 суток; значение активной мощности усредненное за прошедший трехминутный интервал;
  • максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик измеряет и показывает:
  • среднеквадратические значения фазных напряжений и токов;
  • активную мощность.
Счетчик обеспечивает задание следующих параметров:
  • текущего времени и даты;
  • разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • до 12 дат начала сезона;
  • до 12 зон суточного графика тарификации и до 36 графиков тарификации;
  • до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
  • коэффициентов трансформации тока и напряжения;
  • лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

Особенности электросчетчика

  • Электронная пломба.
  • Наличие ИК-порта IrDA1.0 и оптического интерфейса.
  • Реле управления нагрузкой.
  • Реле сигнализации превышения лимитов потребления.
  • Малое собственное энергопотребление.
  • Интерфейс EIA485, радиомодем, PLC-модем (передача информации по сети 0,4кВ).
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

Характеристики надежности

  • Минимальная наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Счетчик обеспечивает

  • Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
  • Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Точность измерений при изменении направления тока в фазной токовой цепи.
  • Управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
  • Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Индикацию данных на ЖКИ индикаторе с заданной периодичностью
    (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
  • Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
  • Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
  • Сигнализацию об отклонении от лимитов по мощности и потреблению.

Примечания

В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство. Индикатор функциональности, оптический испытательный выход.

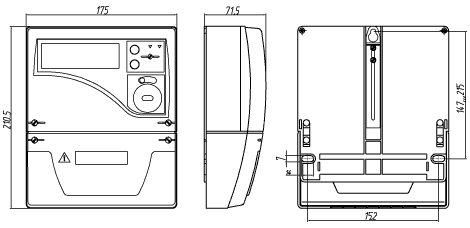

Габаритные размеры
